● R1, X11, R2, X21, Xm и I0 на рисунке, соответственно, предста‐
вляют сопротивление статора, индуктивность рассеяния статора,
сопротивление ротора, индуктивность рассеяния ротора, взаимную
индуктивность и ток холостого хода.

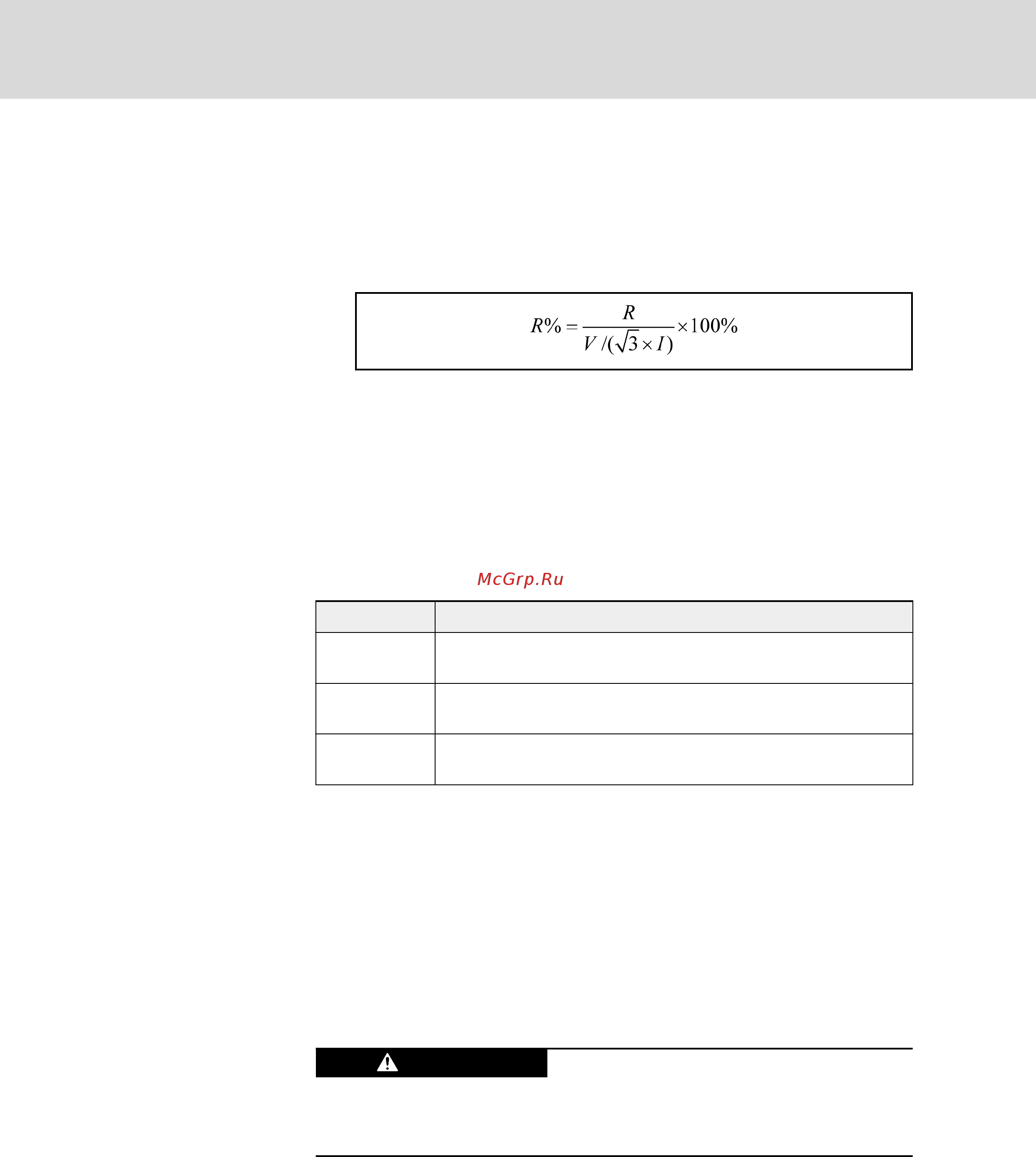

● [H42] представляет собой процент от параметра двигателя, а фор‐
мула имеет следующий вид:
R: Сопротивление статора или сопротивление ротора
V: Номинальное напряжение
I: Номинальный ток двигателя
Рис. 7-59: Формула сопротивления
● Установите H41 непосредственно и установите значения, получен‐
ные из вышеприведенной формулы для H42, если все параметры
двигателя известны.
● Если используется автоматическая настройка параметров двигате‐
ля, значения H41 и H42 будут автоматически установлены после
автоматической настройки.
H47 Автоматическая настройка параметров
Диапазон на‐
стройки
0–2
Минимальная
единица
1
Заводское
значение
0
● Перед автоматической настройкой необходимо правильно ввести
параметры заводской таблички подключенного двигателя (H38 -
H40).
● Данная функция автоматически определяет и устанавливает пара‐
метры двигателя:
– [H47]=0: Нет автоматической настройки параметров;
– [H47]=1: Автоматическая настройка параметров, когда двига‐
тель неподвижен;
– [H47]=2: Автоматическая настройка параметров, когда двига‐
тель работает.
Опасные движения! Опасно для жизни,
риск серьёзных травм и материального
ущерба!
ОПАСНО
Обеспечьте безопасность, поскольку вал двигателя будет вращаться!
● После автоматической настройки H47 автоматически устанавли‐
вается на 0.
● Шаги автоматической настройки:
1. Установите базовую частоту (b04) и базовое напряжение на
(b05) в соответствии с характеристиками двигателя.
2. Установите надлежащим образом (H38 -H40).
Bosch Rexroth AG DOK-RCON01-FE*********-IB09-RU-P
Преобразователь частоты Rexroth Frequency Converter Fe
168/251
Настройки параметров
