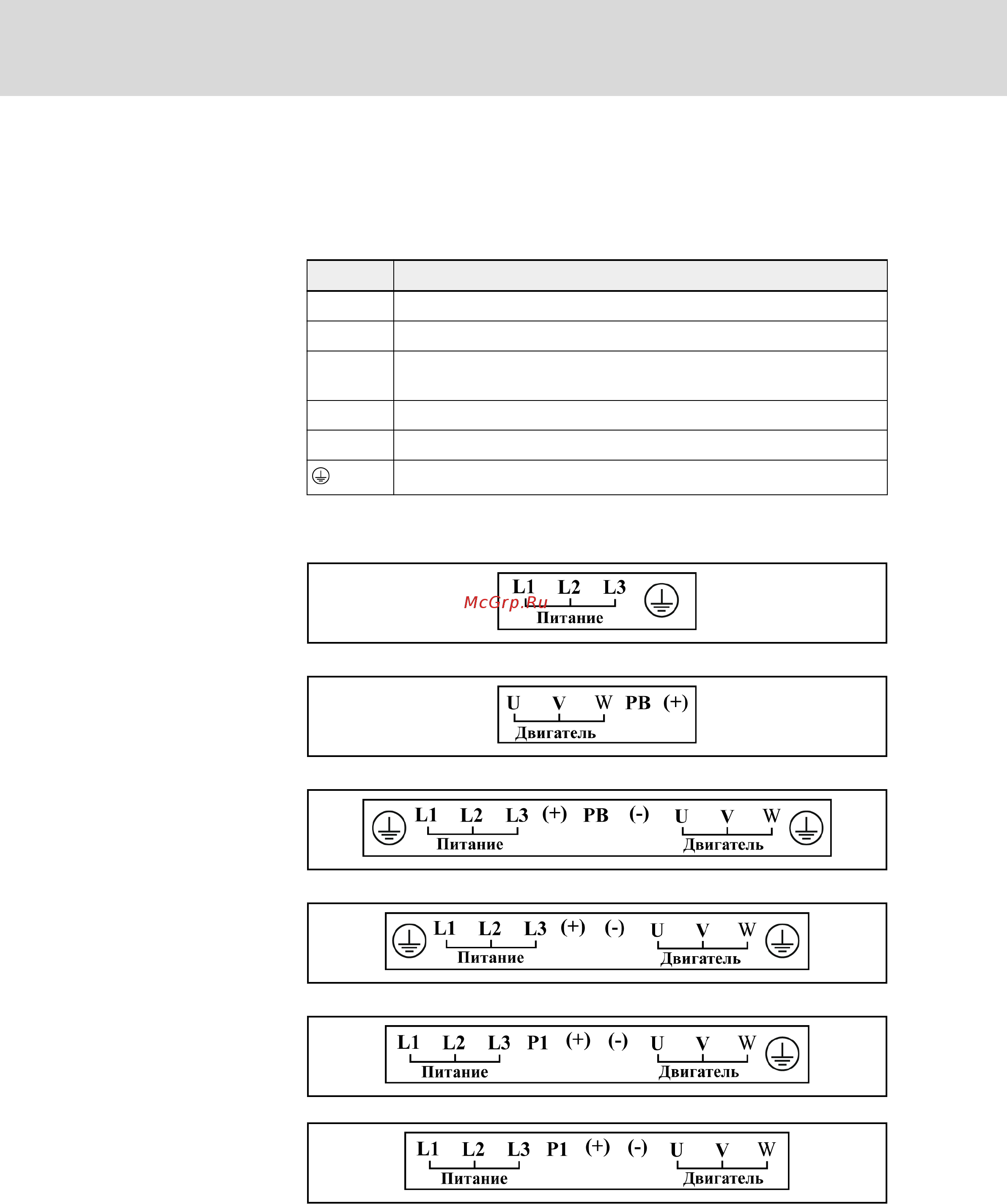

5.3 Обозначение клемм
5.3.1 Клеммы цепи питания
Описание клемм главной цепи
Клемма Описание
L1, L2, L3 Входы питания от сети
U, V, W Входы преобразователя частоты (присоединяются к двигателю)
PB
Зарезервированная клемма для внешнего тормозного резистора
(применима к преобразователям частоты 0K75 – 15K0)
P1, (+) Положительные выходы шины пост. тока
(-) Отрицательный выход шины пост. тока
Заземление
Табл. 5-5: Описание клемм главной цепи
Рисунок клемм цепи питания
Применимый к 0K75 – 7K50:
Рис. 5-12: Клеммы главной цепи_0K75 – 7K50_Верх
Рис. 5-13: Клеммы главной цепи_0K75 – 7K50_Низ
Применимый к 11K0 – 37K0:
Рис. 5-14: Клеммы главной цепи_11K0 – 15K0
Применимый к 18K5 – 37K0:
Рис. 5-15: Клеммы главной цепи_18K5 – 37K0
Применимый к 45K0 – 90K0:
Рис. 5-16: Клеммы главной цепи_45K0 – 90K0
Применимый к 110K:
Рис. 5-17: Клеммы главной цепи_110K
Bosch Rexroth AG DOK-RCON01-FE*********-IB09-RU-P
Преобразователь частоты Rexroth Frequency Converter Fe
54/251
