Bosch Rexroth FECG02.1-4K00-3P400-A-SP-MODB-01V01 [34/254] Внимание
![Bosch Rexroth FECG02.1-4K00-3P400-A-SP-MODB-01V01 [34/254] Внимание](/views2/1567698/page34/bg22.png)
Риск повреждения компонентов!
ВНИМАНИЕ
Компоненты должны работать только в допустимом монтажном положе‐
нии.

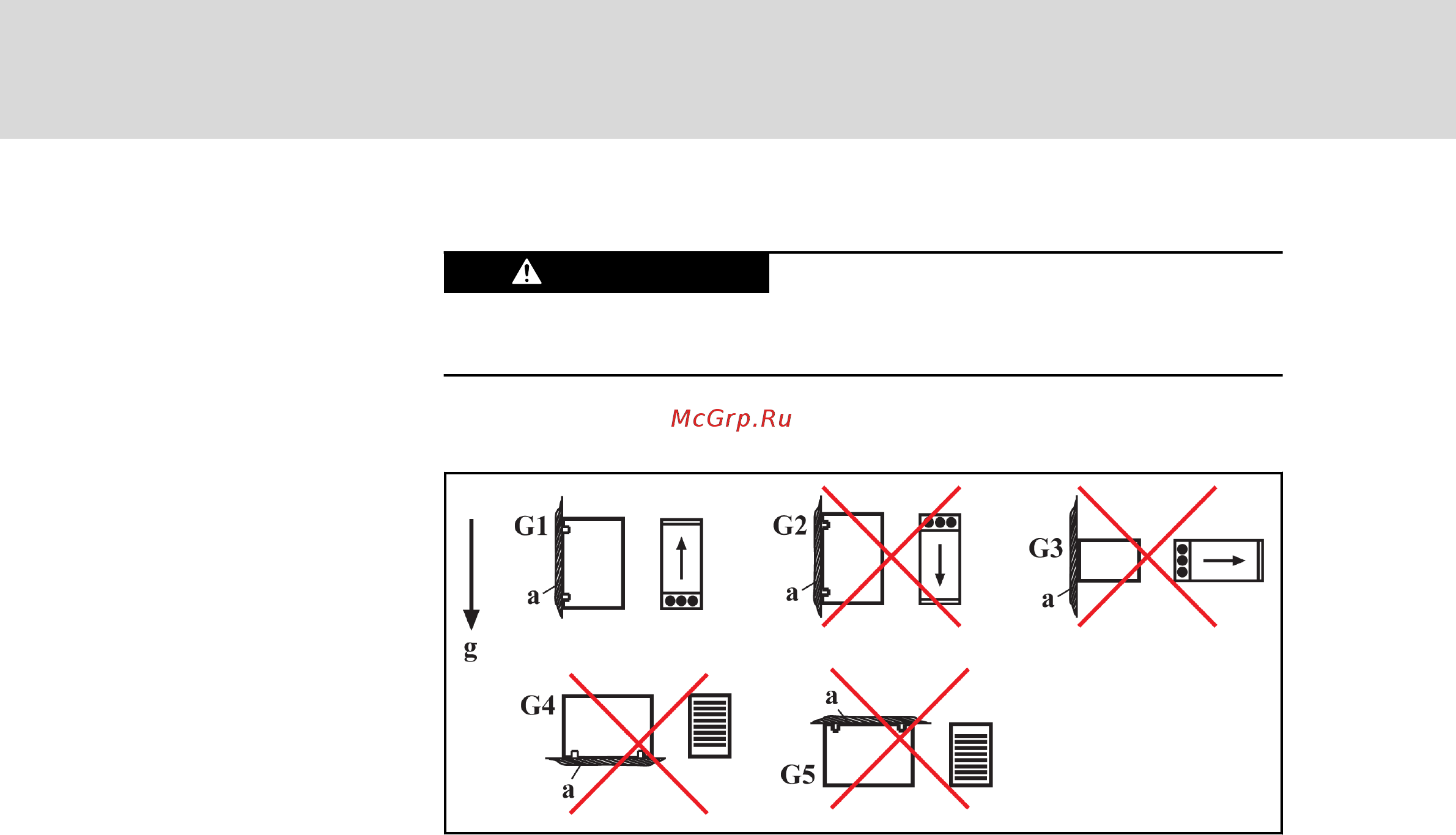

Допустимое монтажное положе‐
ние компонентов
Преобразователь частоты Fe допускает только монтажное положение
G1.
a Монтажная поверхность
g Направление силы тяжести
G1 Нормальные монтажные положения. Поток воздуха для
принудительного охлаждения поддерживается естествен‐
ной конвекцией. Тем самым предотвращается образование
тепловых карманов в компоненте.
G2 180° к нормальному монтажному положению
G3 С поворотом на 90° от вертикального к горизонтальному
монтажному положению.
G4 Нижняя установка; монтажная поверхность на нижней по‐
верхности шкафа управления.
G5 Верхняя установка; монтажная поверхность на верхней по‐
верхности шкафа управления.
Рис. 4-2: Допустимое монтажное положение
Bosch Rexroth AG DOK-RCON01-FE*********-IB09-RU-P
Преобразователь частоты Rexroth Frequency Converter Fe
32/251
Монтаж Fe
