Bosch Rexroth FECG02.1-4K00-3P400-A-SP-MODB-01V01 [112/254] Настройки параметров
![Bosch Rexroth FECG02.1-4K00-3P400-A-SP-MODB-01V01 [112/254] Настройки параметров](/views2/1567698/page112/bg70.png)

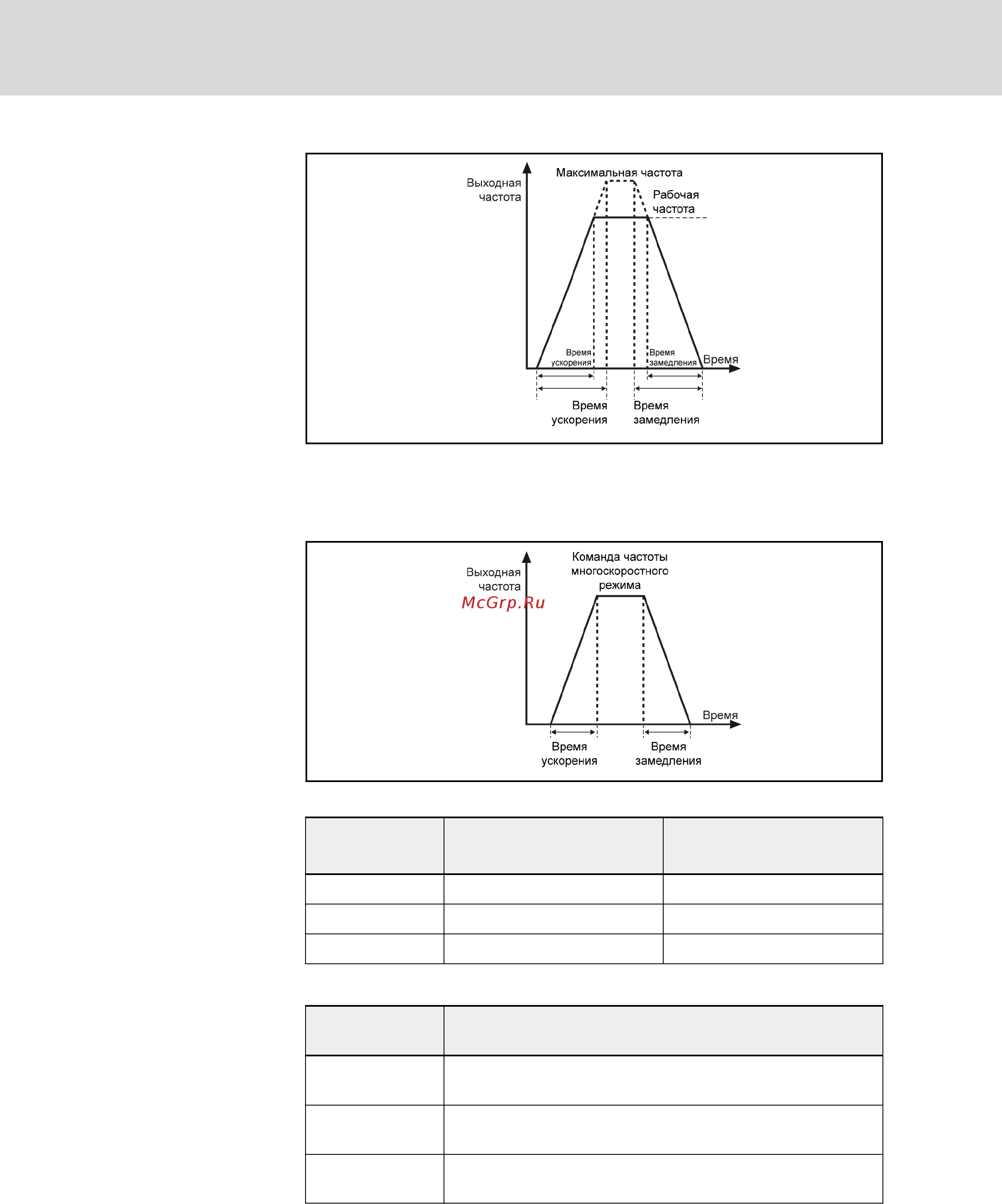

Рис. 7-10: Логическое управление заблокировано ([b00]≠3)
● Если логическое управление разблокировано ([b00]=3) и активиро‐
вана скорость 0, b17 устанавливает время уменьшения частоты, за‐
даваемой b01, до 0,00 Гц.
Рис. 7-11: Логическое управление разблокировано ([b00]=3)
Модель
Время ускорения
заводская настройка [b16]
Время замедления
заводская настройка [b17]
0K75 – 22K0 6 с 6 с
30K0 – 45K0 20 с 20 с
55K0 – 160K 30 с 30 с
Табл. 7-6: Заводская настройка времени ускорения / замедления
b18
Время нечувствительности между вращением вперёд и на‐
зад
Диапазон на‐
стройки
от 0,0 до 10,0 с
Минимальная
единица
0,1 с
Заводское значе‐
ние
1 с
● Время, задаваемое b18, это отрезок времени между "замедлением
до останова" и "пуском до ускорения" в обратном направлении. Эта
Bosch Rexroth AG DOK-RCON01-FE*********-IB09-RU-P
Преобразователь частоты Rexroth Frequency Converter Fe
110/251
Настройки параметров
