Bosch Rexroth FECG02.1-4K00-3P400-A-SP-MODB-01V01 Руководство по эксплуатации онлайн [113/254] 459859
![Bosch Rexroth FECG02.1-4K00-3P400-A-SP-MODB-01V01 Руководство по эксплуатации онлайн [113/254] 459859](/views2/1567698/page113/bg71.png)
функция должна устанавливаться на основе момента инерции на‐
грузки и времени замедления.
● Если сигналы прямого и обратного вращения подаются одновре‐
менно, двигатель вращение двигателя будет замедляться до оста‐
нова.

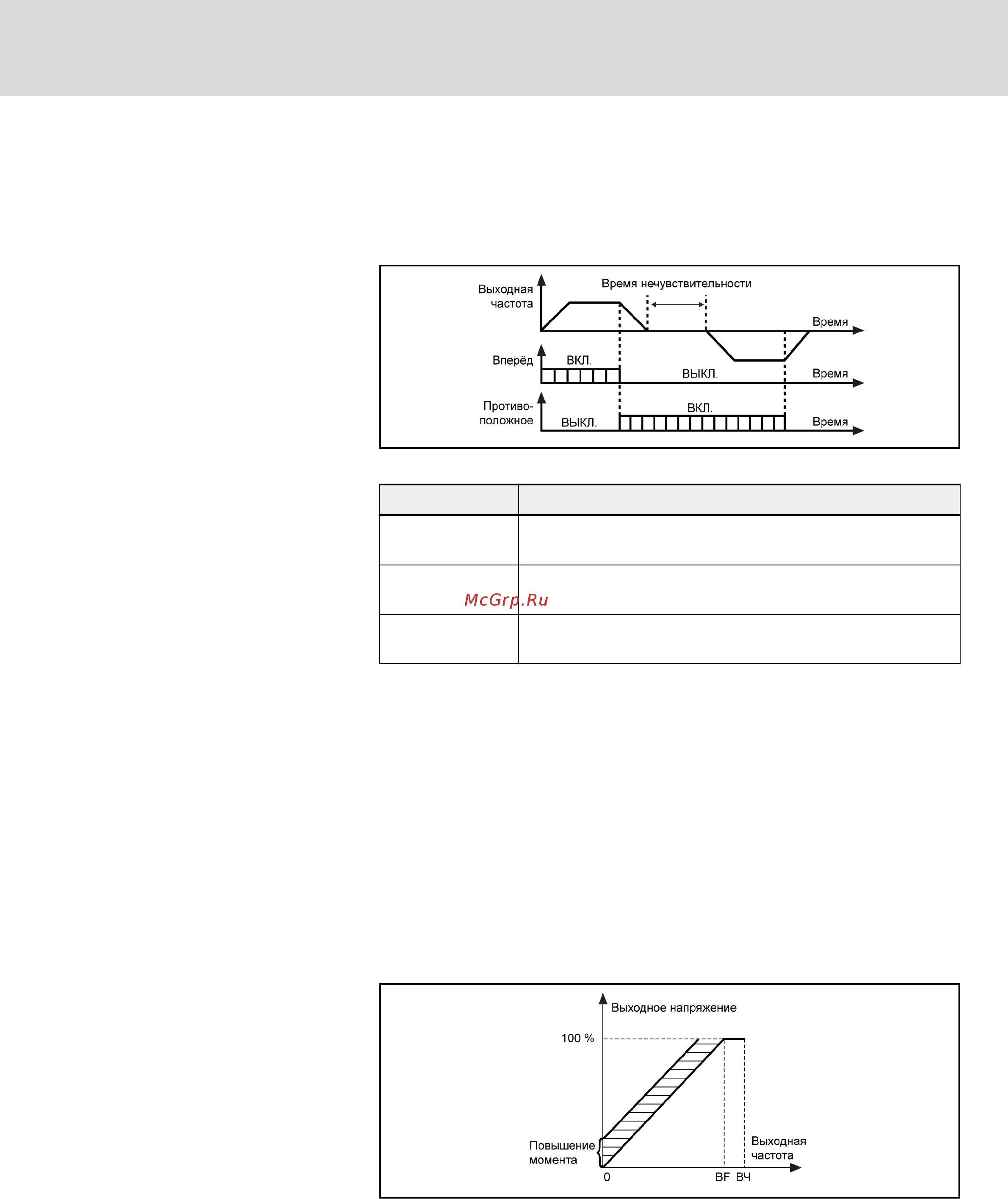

Рис. 7-12: Время нечувствительности между вращением вперед / назад
b19 Автоматическое повышение момента
Диапазон на‐
стройки
ВЫКЛ / 1 % – 10 %
Минимальная
единица
1 %
Заводское значе‐
ние
ВЫКЛ.
● “ВЫКЛ” – это запрет на автоматическое увеличение момента, а
другое значение – максимальное увеличение напряжения (процент
опорного напряжения). Оно используется для улучшения характе‐
ристик двигателя, работающего на низкой частоте. Функция может
автоматически регулировать выходное напряжение преобразовате‐
ля частоты на основе тока нагрузки, чтобы увеличивать момент при
низкой частоте и избегать перевозбуждения ненагруженного двига‐
теля.
● Во время работы преобразователь частоты автоматически опреде‐
ляет процент увеличения напряжения на основе выходной частоты
и тока нагрузки.
● Во время пусконаладки [b19] следует постепенно увеличивать.
Чрезмерно большое значение может вести к чрезмерному току дви‐
гателя или активации “функции отсутствия автоматического выклю‐
чения”.
Рис. 7-13: Автоматическое повышение момента
DOK-RCON01-FE*********-IB09-RU-P
Преобразователь частоты Rexroth Frequency Converter Fe
Bosch Rexroth AG 111/251
Настройки параметров
