b32 Частота пуска
Диапазон на‐
стройки
от 0,00 до 60,00 Гц
Минимальная
единица
0,01 Гц
Заводское
значение
0,50 Гц
b33 Время выдержки пуска
Диапазон на‐
стройки
от 0,0 до 10,0 с
Минимальная
единица
0,1 с
Заводское
значение
0,0 с
● Пусковую частоту b32 можно использовать для оптимальной регу‐
лировки пускового момента в сочетании с компенсацией момента;
однако слишком большое значение может привести к автоматиче‐
ской остановке по току.
● b33 относится к продолжительности работы на пусковой частоте.
Если рабочая частота ниже пусковой частоты, будет работать на
пусковой частоте. По окончании времени выдержки пуска, рабочая
частота будет достигаться в соответствии с временем замедления,
чтобы приспособить пуск систем к различным инерционным нагруз‐
кам.

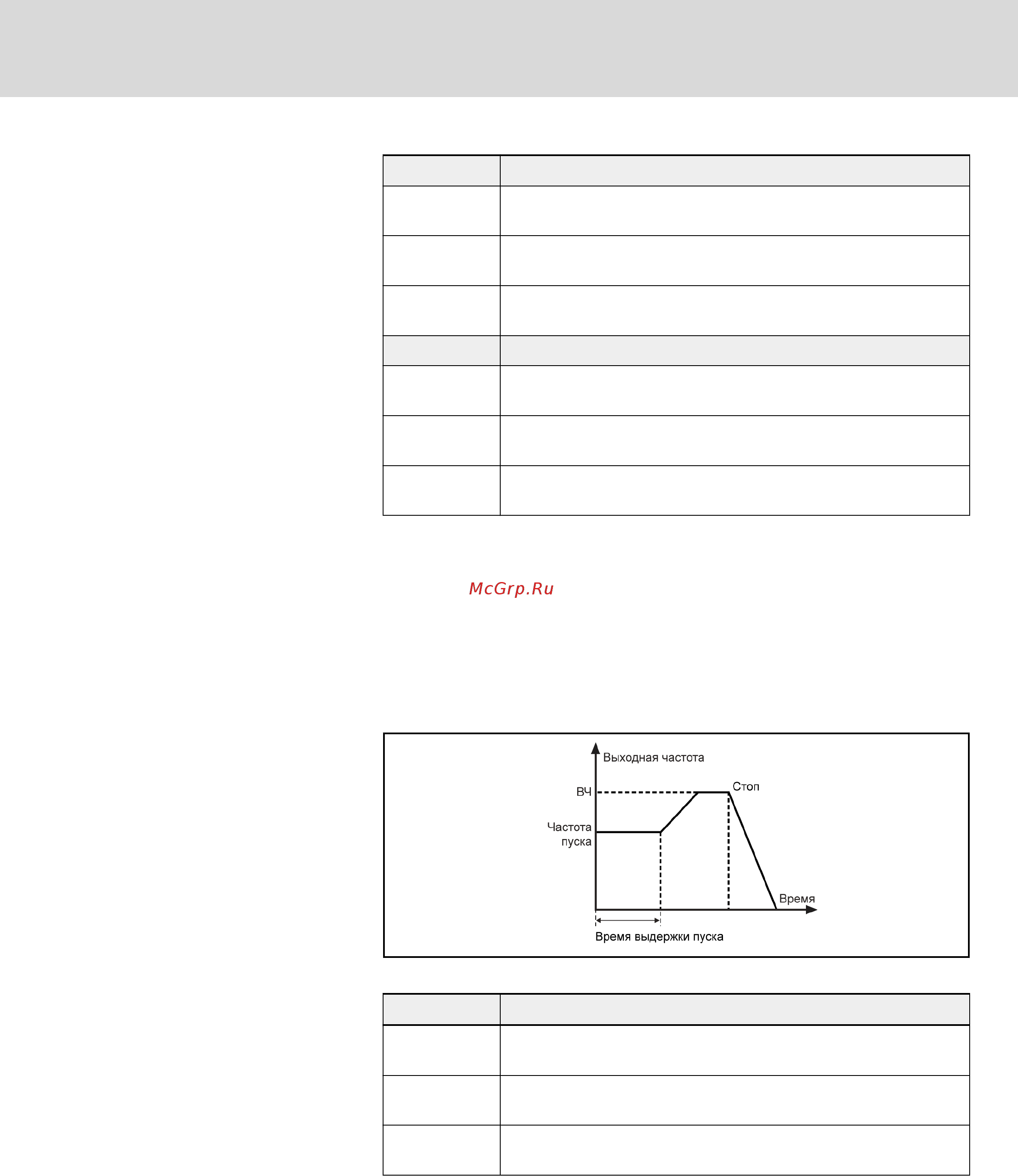

Рис. 7-21: Пусковая частота и время выдержки
b34 Выбор режима остановки
Диапазон на‐
стройки
0: ВЫКЛ; 1: X1; 2: X2; 3: X3; 4: вкл
Минимальная
единица
1
Заводское
значение
0
● Двигатель можно остановить в двух режимах: замедление до оста‐
нова и свободный выбег до останова.
– [b34]=0: Замедление до останова выбирается тогда, когда вы‐
бег до останова выключен.
DOK-RCON01-FE*********-IB09-RU-P
Преобразователь частоты Rexroth Frequency Converter Fe
Bosch Rexroth AG 117/251
Настройки параметров
