9.2.3 Снижение параметров и выходной ток

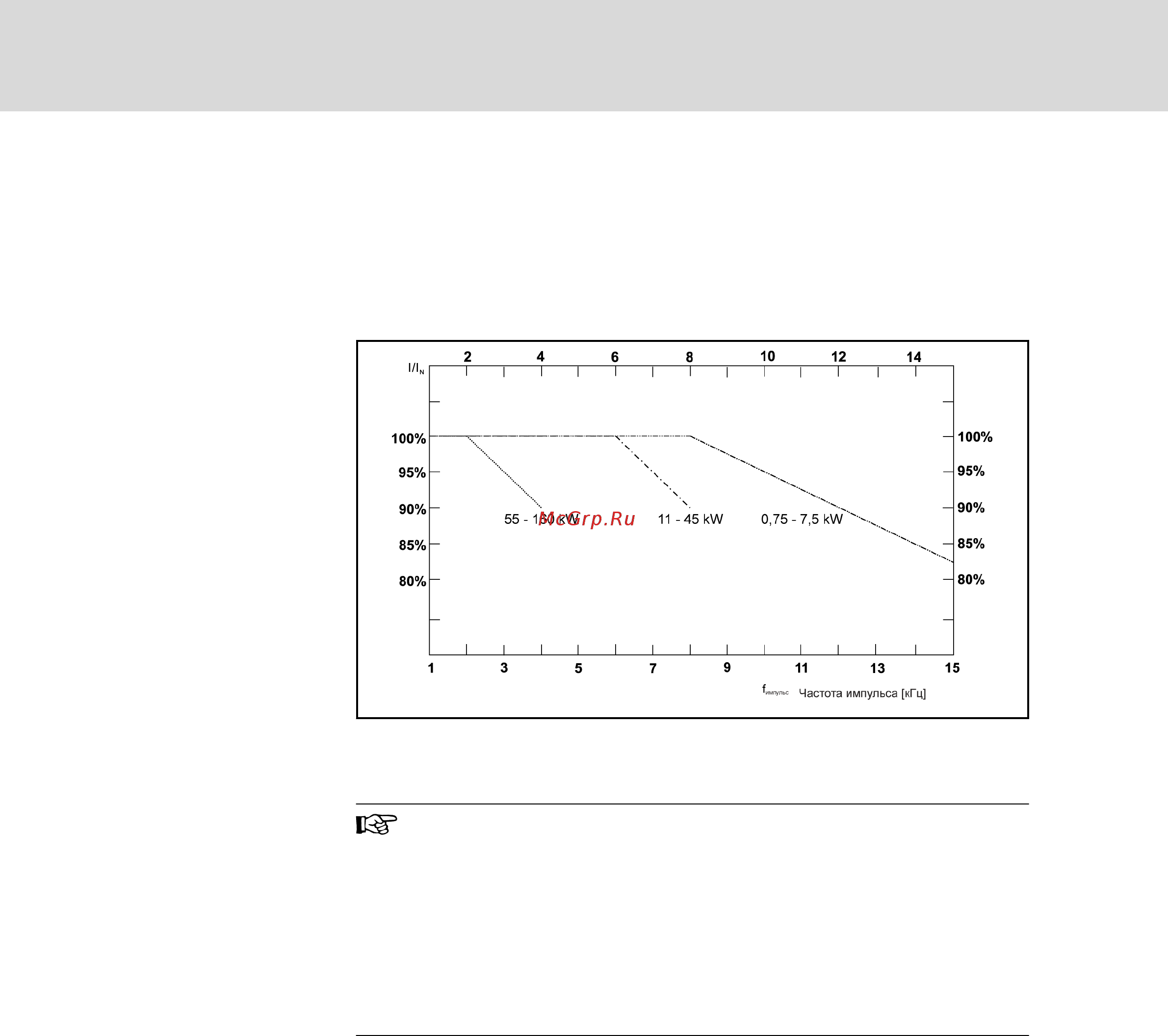

На данной иллюстрации показано понижение тока в зависимости от ча‐
стоты импульсов для различных преобразователей частоты. В случае
повышения частоты импульсов происходит понижение тока до такой
степени, что мощность рассеяния в силовой секции остается более или
менее постоянной.
I допустимая перегрузка по току
I
N
номинальный ток
Рис. 9-3: Снижение параметров и выходной ток
● Для преобразователей частоты мощностью от 0,75 до
7,5 кВт (0K75 - 7K50) понижение тока начинается при 8
кГц с минимальной единицей 1 кГц.
● Для преобразователей частоты мощностью от 11 до 45
кВт (11K0 - 45K0) понижение тока начинается при 6 кГц с
минимальной единицей 1 кГц.
● Для преобразователей частоты мощностью от 55 до
45160 кВт (55K0 - 160K) понижение тока начинается при
2 кГц с минимальной единицей 1 кГц.
Bosch Rexroth AG DOK-RCON01-FE*********-IB09-RU-P
Преобразователь частоты Rexroth Frequency Converter Fe
178/251
Технические характеристики
