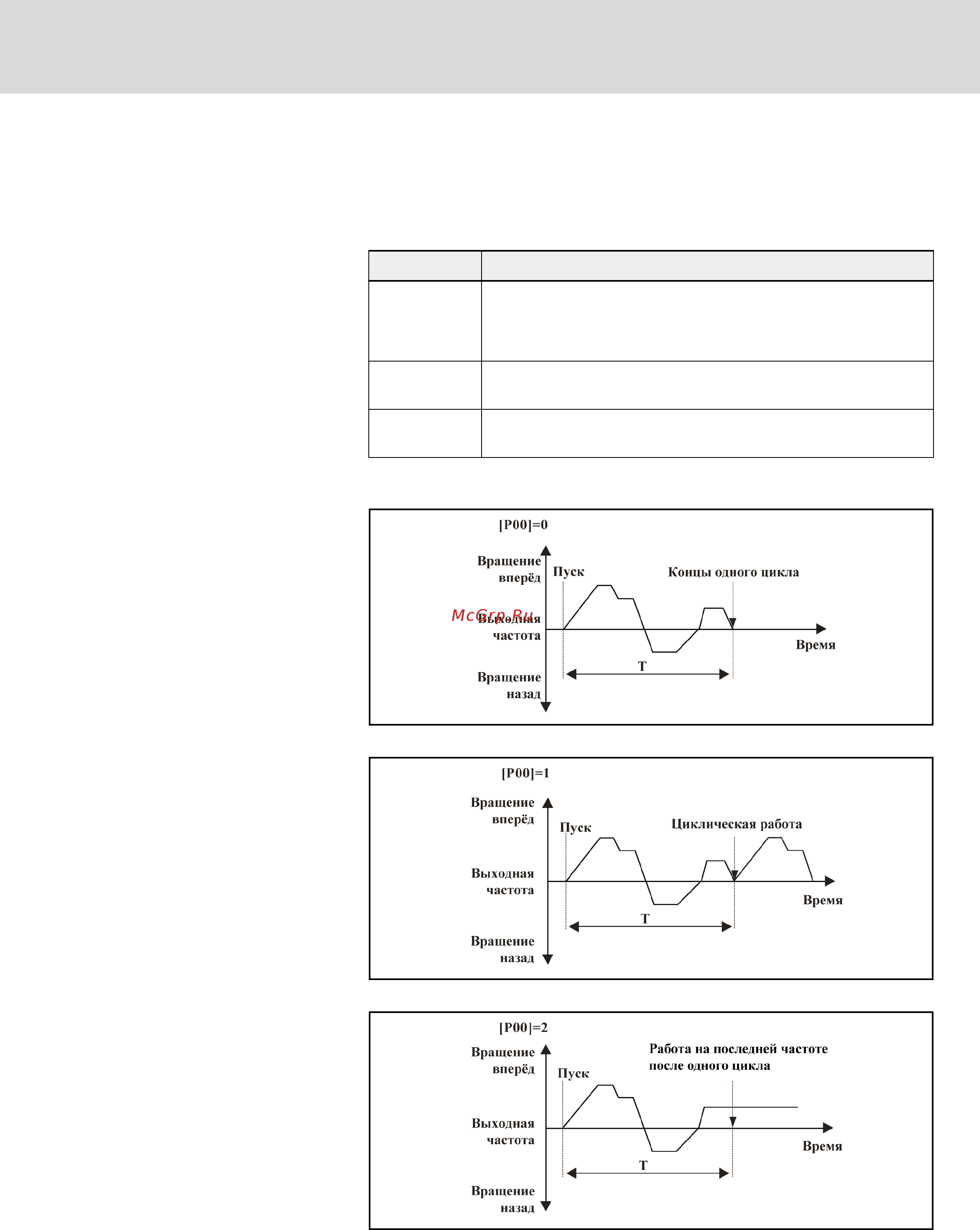

7.3.3 Категория P: Программируемые параметры управления
Данная группа функций будет использоваться в случае работы управле‐
ния логическими схемами и многоскоростной работе с внешними клем‐
мами. Ниже приведены два примера:
P00 Режим работы управления логическими схемами
Диапазон на‐
стройки
0: Останов после одного цикла
1: Циклическая работа
2: Работа на последней частоте после одного цикла
Минимальная
единица
1
Заводское
значение
0
● Настройка P00 активируется только, когда [b00]=3, что означает,
что управление логическими схемами было активировано.
Рис. 7-46: [P00]=0
Рис. 7-47: [P00]=1
Рис. 7-48: [P00]=2
DOK-RCON01-FE*********-IB09-RU-P
Преобразователь частоты Rexroth Frequency Converter Fe
Bosch Rexroth AG 149/251
Настройки параметров
