4 Монтаж Fe
4.1 Монтаж
Во избежание перегрева необходимо обеспечить достаточную вентиля‐
цию устройства. Рекомендованные минимальные интервалы между пре‐
образователем частоты и соседними компонентами, необходимые для
свободного потока воздуха, указаны ниже.

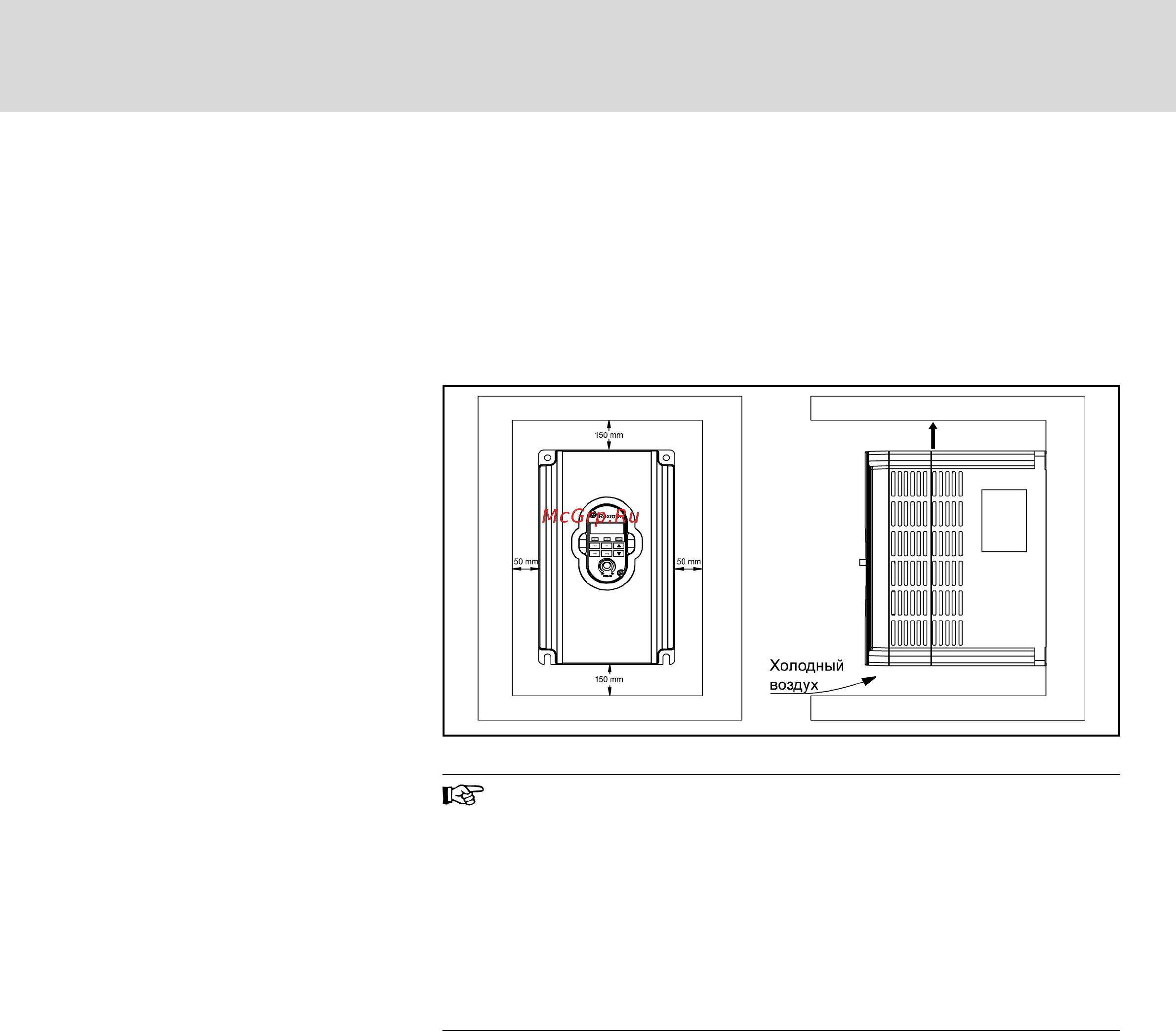

Рис. 4-1: Монтаж Fe
● Преобразователь частоты требует вертикальной уста‐
новки.
● При установке преобразователей частоты друг над дру‐
гом убедитесь, что не превышается верхний предел тем‐
пературы воздуха на входе (см. Табл. 9-1 "Общие техни‐
ческие характеристики" на стр. 175).
● Если он превышен, рекомендуется установить перего‐
родку между преобразователями, чтобы поднимающий‐
ся горячий воздух не втягивался в верхний преобразова‐
тель.
DOK-RCON01-FE*********-IB09-RU-P
Преобразователь частоты Rexroth Frequency Converter Fe
Bosch Rexroth AG 31/251
Монтаж Fe
