6.1.2 Структура 3-уровневого меню

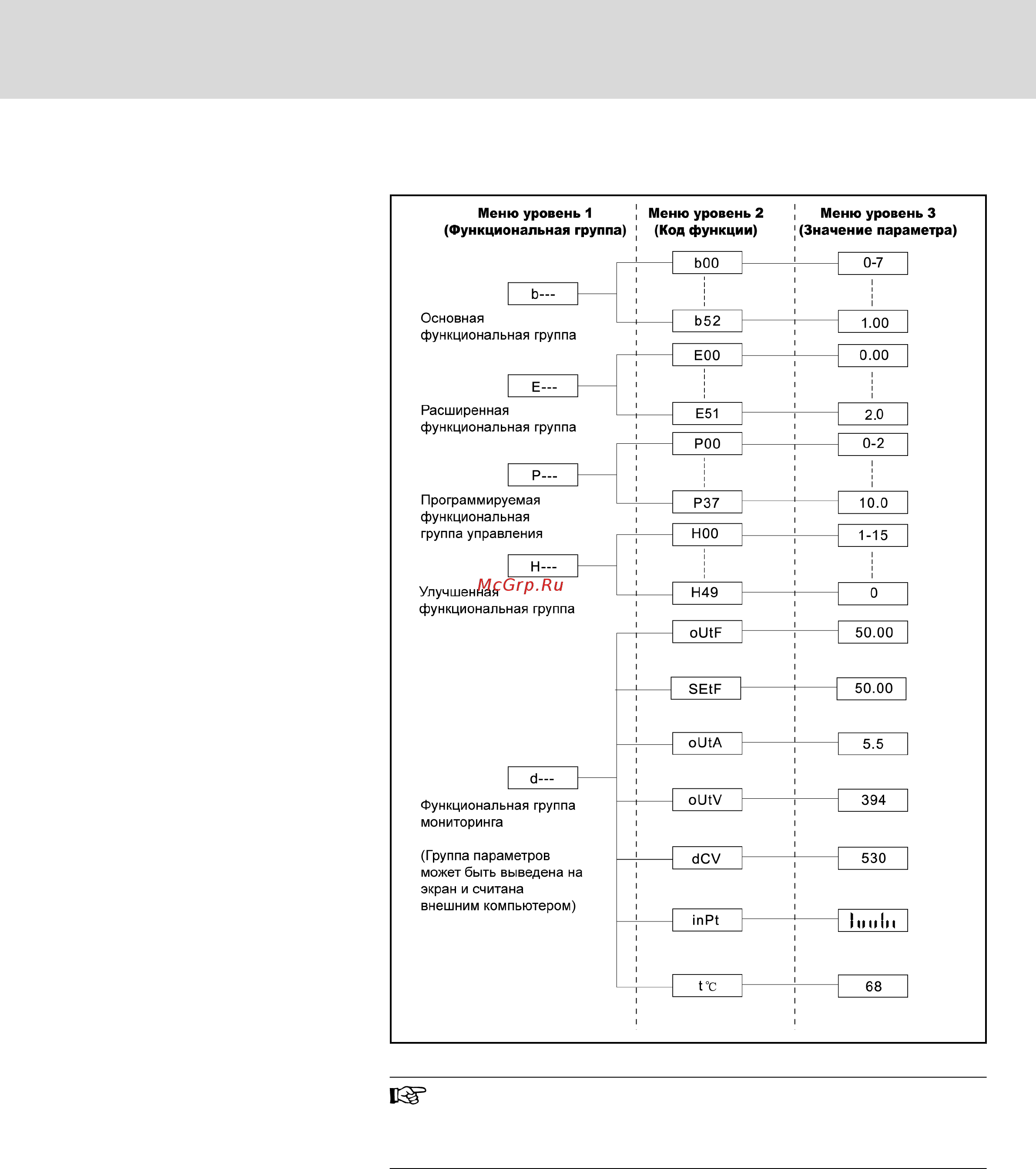

Рис. 6-4: Структура 3-уровневого меню
Цифровую панель управления можно использовать для пере‐
ключения между пунктами меню, установки параметров и
сброса преобразователя частоты после ошибки с помощью
клавиш Func, Set, ▲ и ▼.
DOK-RCON01-FE*********-IB09-RU-P
Преобразователь частоты Rexroth Frequency Converter Fe
Bosch Rexroth AG 65/251
Ввод в эксплуатацию
