должен быть установлен как «ГЛАВНЫЙ», а все остальные – как
«ПОДЧИНЕННЫЙ».

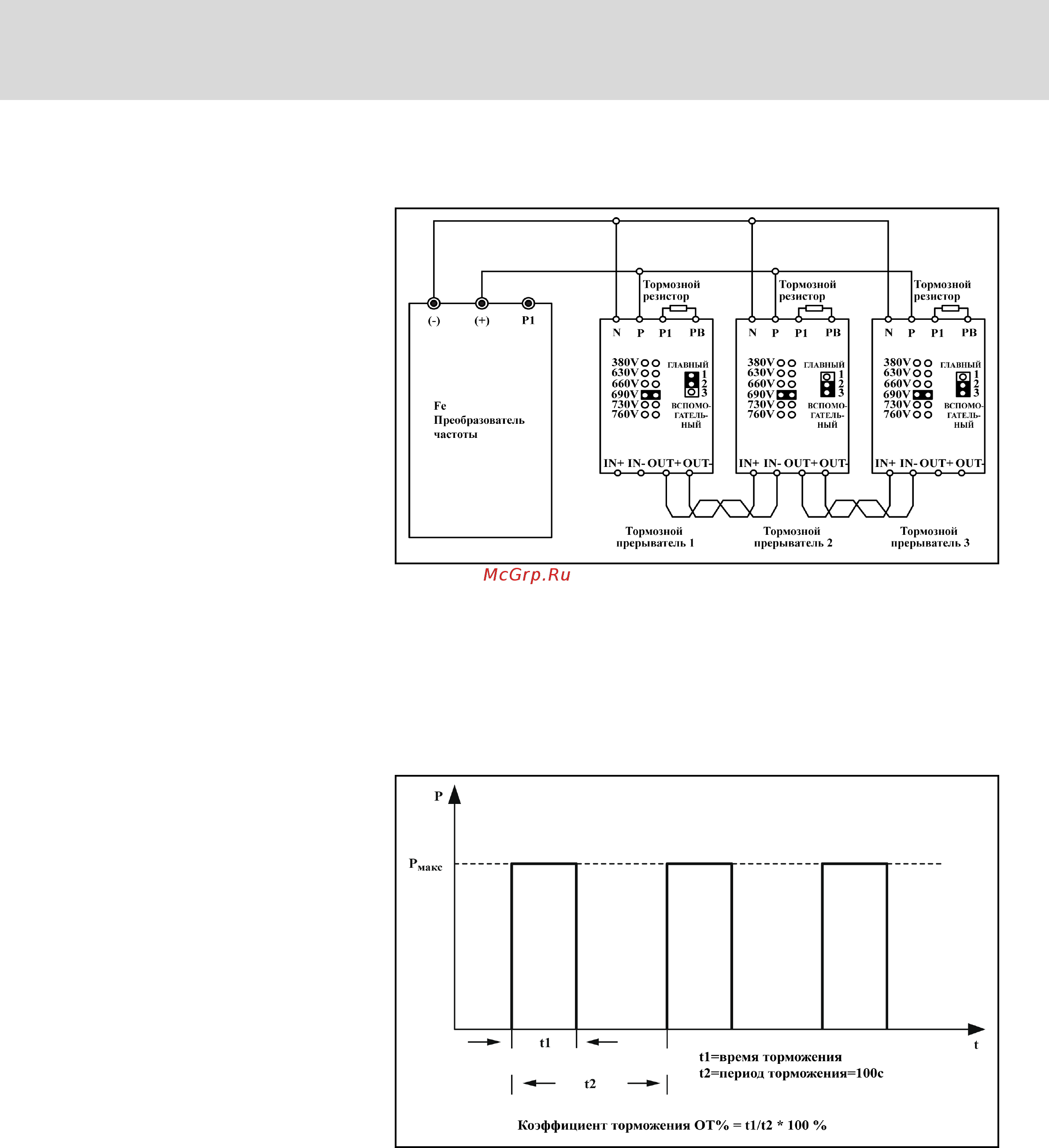

Рис. 10-13: Проводка тормозного прерывателя
Определение тормозного коэффициента OT%
Как показано ниже на графике, тормозной коэффициент OT % является
отношением времени торможения к периоду торможения; обычно дан‐
ное значение выражается в процентах. При выборе коэффициента тор‐
можения OT% необходимо учитывать сопротивление и мощность тор‐
мозного резистора для того, чтобы предоставить тормозному прерыва‐
телю и тормозному резистору достаточное количество времени для от‐
вода тепла, выработанного в процессе торможения.
Рис. 10-14: Тормозной коэффициент
DOK-RCON01-FE*********-IB09-RU-P
Преобразователь частоты Rexroth Frequency Converter Fe
Bosch Rexroth AG 209/251
