10.3 Коммуникационный интерфейс
10.3.1 Переходник PROFIBUS
Адаптер (переходник) PROFIBUS FEAA02.1-MODB-PROFI-NNNN-NN ис‐
пользуется для перевода интерфейса RS485 для серийной передачи
данных (ModBus) в стандарт обработки данных PROFIBUS.
10.3.2 Адаптер RS232 / RS485
Адаптер ModBus FEAA01.1-RS485-RS232-NNNN-NN используется для
соединения интерфейса RS485 (ModBus) с ПК или другим устройством
управления.
10.3.3 Кабель для адаптера PROFIBUS
Кабель FRKB0001/001, 0, длиной 1 м, применяется для подсоединения
преобразователя частоты к адаптеру PROFIBUS.
10.3.4 Кабель между преобразователем частоты и адаптером RS232 /
RS485
Кабель FRKB0002/005, 0, длиной 5 м, применяется для подсоединения
преобразователя частоты к адаптеру RS232 / RS485.
10.4 Принадлежности для монтажа в шкафу управления
10.4.1 Панель управления для монтажа шкафа управления
Панель управления FECC02.1T-R-STD-POTI-NNNN монтируется в шка‐
фу управления. Пользователь может удобно использовать преобразова‐
тель частоты, находясь за пределами шкафа управления.

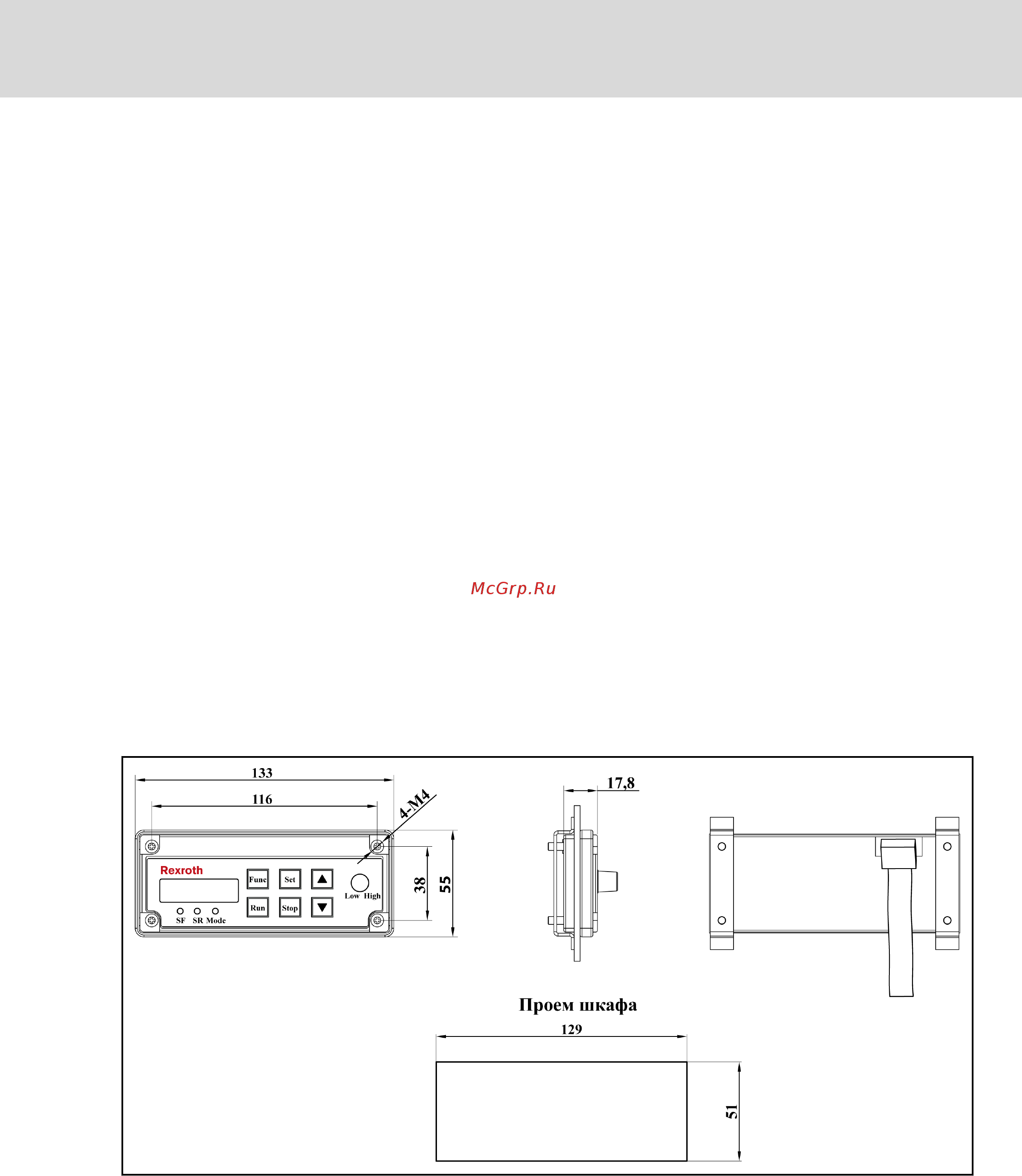

Рис. 10-19: Размеры панели и доступ к шкафу
DOK-RCON01-FE*********-IB09-RU-P
Преобразователь частоты Rexroth Frequency Converter Fe
Bosch Rexroth AG 219/251
Принадлежности
