Заводское
значение
10,00 Гц
H25 Процент энергосбережения
Диапазон на‐
стройки
0,00 %–50,00 %
Минимальная
единица
0.01 %
Заводское
значение
0.00 %
H26 Время регулировки напряжения энергосбережения
Диапазон на‐
стройки
от 0,5 до 100,0 с
Минимальная
единица
0,1 с
Заводское
значение
2 с
H27 Время восстановления напряжения энергосбережения
Диапазон на‐
стройки
от 0,5 до 100,0 с
Минимальная
единица
0,1 с
Заводское
значение
1,0 с
● Управление энергосбережением особенно полезно при небольших
нагрузках.

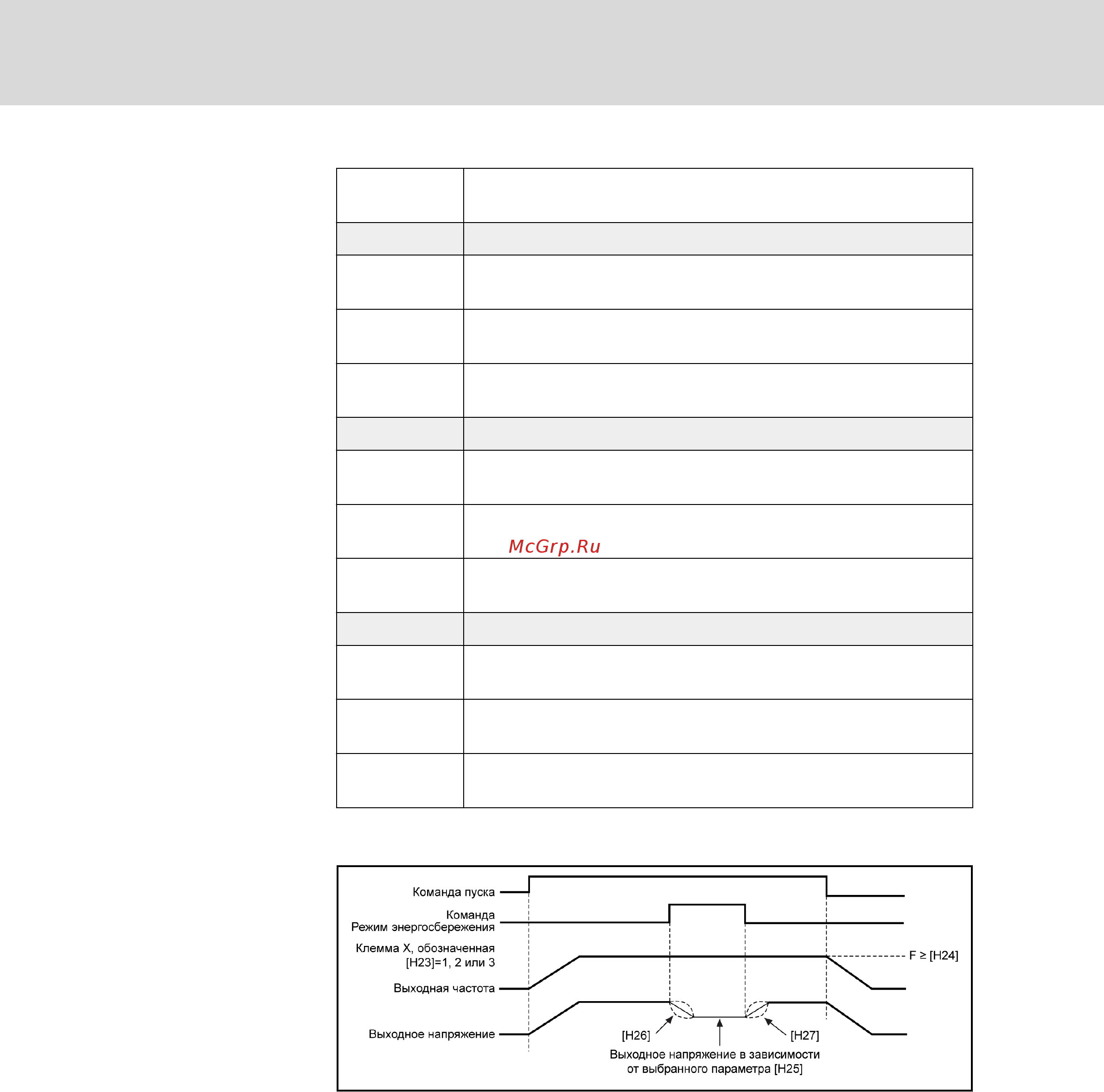

Рис. 7-55: Энергосберегающий режим
● [H23]=1, 2 или 3: X1, X2 или X3 в качестве входной клеммы для ко‐
манды энергосбережения. При активации команды энергосбереже‐
ния и при превышении выходной частотой начальной частоты энер‐
госбережения, установленной посредством H24, выходное напря‐
жение преобразователя частоты уменьшится с предыдущего значе‐
ния кривой V/F до предыдущего значения кривой V/F, умноженного
на (1 - [H25]). Время уменьшения и время восстановления выходно‐
го напряжения устанавливаются посредством H26 и H27, соответ‐
ственно.
● [H23]=4: Автоматическое энергосбережение. В отличие от энергос‐
бережения с помощью внешних клемм, автоматический режим
энергосбережения запускает энергосбережение, когда преобраз‐
Bosch Rexroth AG DOK-RCON01-FE*********-IB09-RU-P
Преобразователь частоты Rexroth Frequency Converter Fe
162/251
Настройки параметров
