Bosch Rexroth FECG02.1-4K00-3P400-A-SP-MODB-01V01 [131/254] Настройки параметров
![Bosch Rexroth FECG02.1-4K00-3P400-A-SP-MODB-01V01 [131/254] Настройки параметров](/views2/1567698/page131/bg83.png)
Заводское
значение
25,00 Гц
E14 FDT2 частота запаздывания
Диапазон на‐
стройки
от 0,00 до 650.00 Гц
Минимальная
единица
0,01 Гц
Заводское
значение
1,00 Гц
E15 Диапазон определения достижения частоты
Диапазон на‐
стройки
от 0,00 до 650.00 Гц
Минимальная
единица
0,01 Гц
Заводское
значение
2,00 Гц
● После того, как выходная частота превышает значение, заданное в
E11, цифровой выход "сигнал обнаружения уровня частоты 1
(FDT1)" активируется до того, как выходная частота опустится ниже
значения, заданного в ([E11] - [E12]).
● После того, как выходная частота превышает значение, заданное в
E13, цифровой выход "сигнал обнаружения уровня частоты 2
(FDT2)" активируется до того как выходная частота опустится ниже
значения, заданного в ([E13] - [E14]).

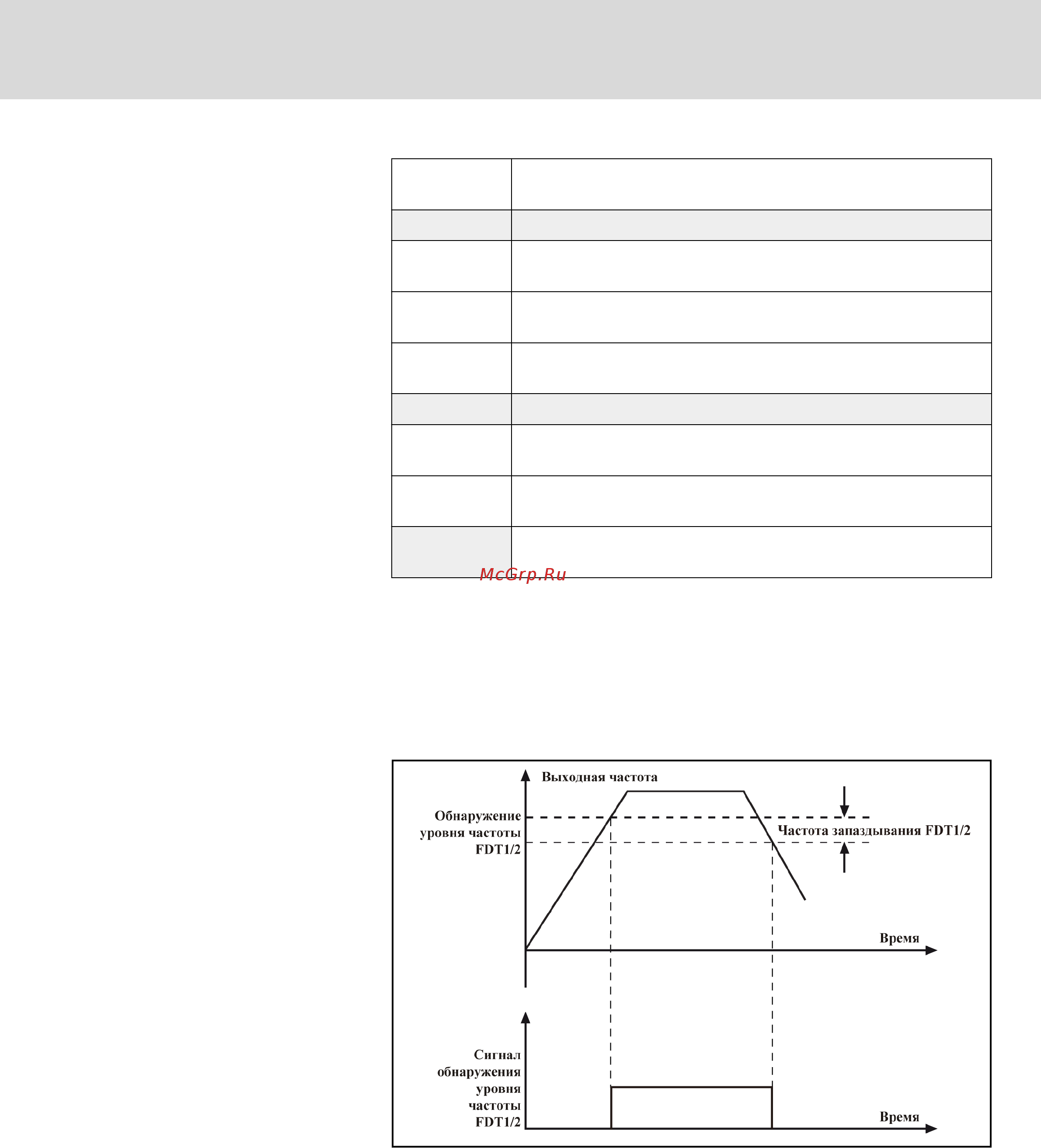

Рис. 7-29: Обнаружение уровня частоты (FDT)
● Когда выходная частота находится в пределах заданной частоты ±
[E15], цифровой выход "сигнал достижения частоты (FAR)" активен.
DOK-RCON01-FE*********-IB09-RU-P
Преобразователь частоты Rexroth Frequency Converter Fe
Bosch Rexroth AG 129/251
Настройки параметров
