5.3.4 Выбор режима NPN / PNP
SW перемычки

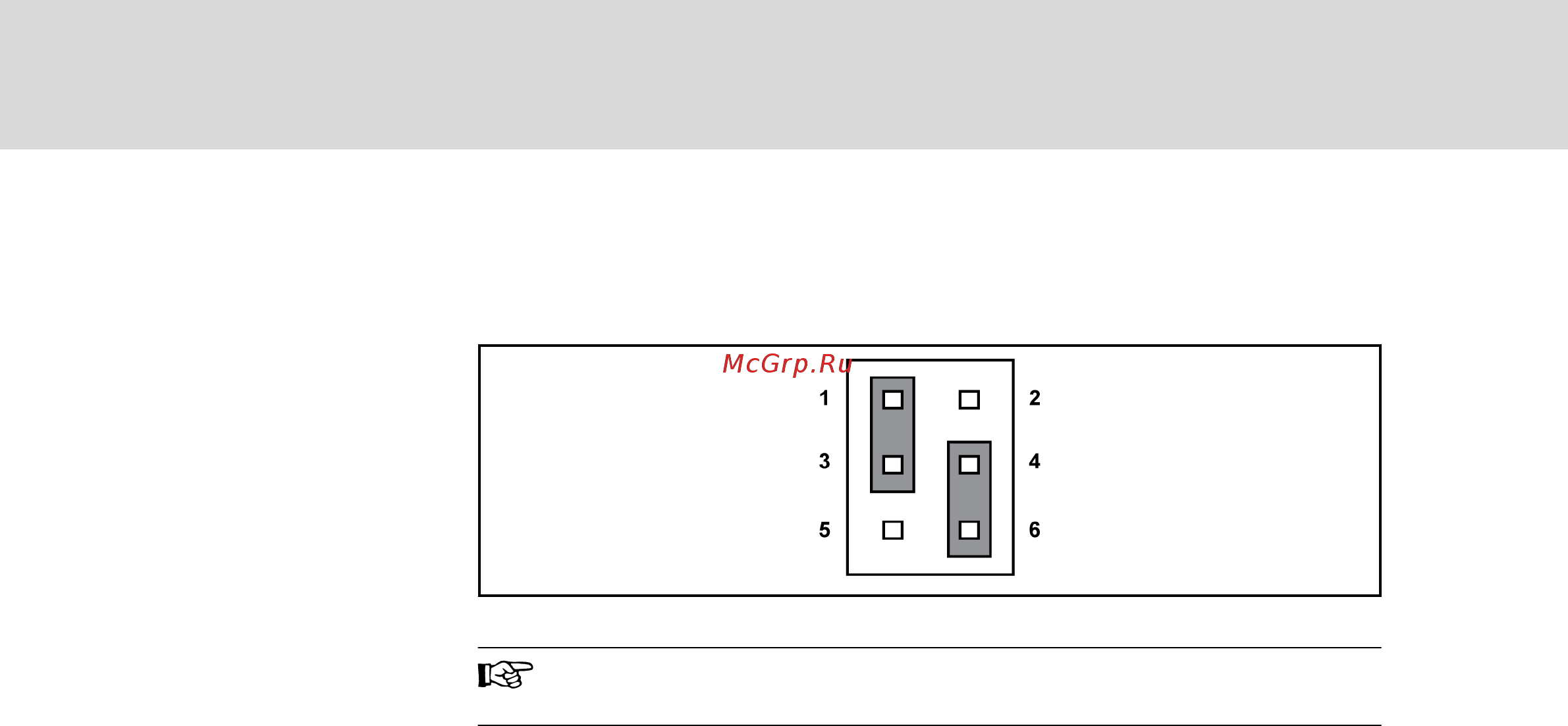

Рис. 5-23: SW перемычки NPN / PNP
Как показано на рисунке выше, заводская настройка пере‐
мычки по умолчанию – NPN.
SW перемычки определяет:
1. Внутренний или внешний источник питания 24 В.
2. Входы активируются при подсоединении 24 В ко входу (PNP/актив‐
ный вход) или при подсоединении 0 В ко входу (NPN/пассивный
вход).
Bosch Rexroth AG DOK-RCON01-FE*********-IB09-RU-P
Преобразователь частоты Rexroth Frequency Converter Fe
60/251
Установка
