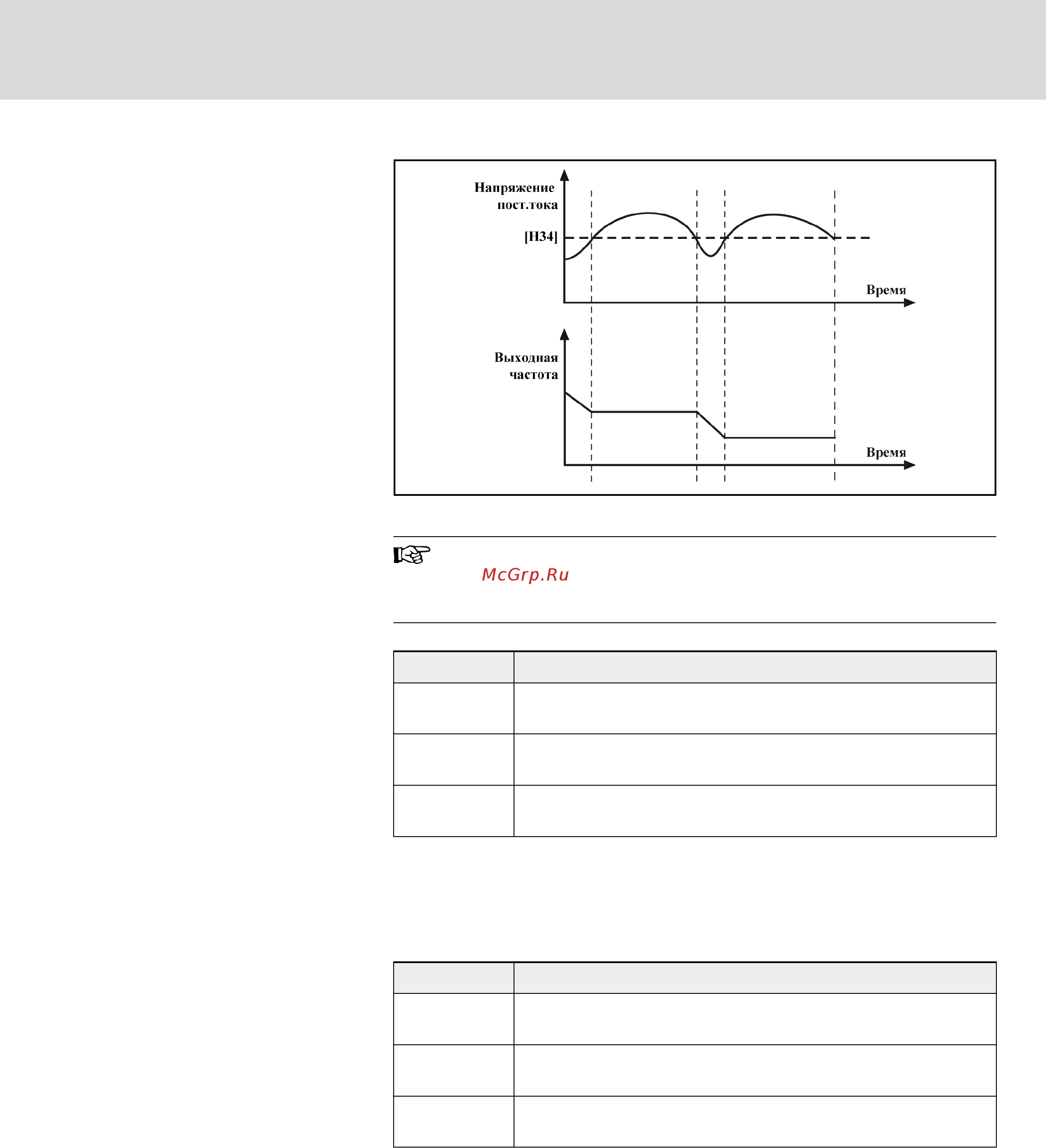

Рис. 7-56: Выбор уровня защиты от перенапряжения
Данная функция отключается
● во время "Замедление до останова"
● [H34]=ВЫКЛ.
H35 Точка защиты ПО от перенапряжения
Диапазон на‐
стройки
от 790 до 820 В
Минимальная
единица
1 В
Заводское
значение
810 В
● Когда напряжение шины постоянного тока главной цепи преобраз‐
ователя частоты повышается до точки перенапряжения или до точ‐
ки защиты ПО от перенапряжения, будет сообщено об отказе в ре‐
зультате перенапряжения, а преобразователь частоты немедленно
прекратит выдачу сигнала и прекратит работу.
H36 Порог напряжения активации торможения
Диапазон на‐
стройки
от 600 до 780 В
Минимальная
единица
1 В
Заводское
значение
660 В
● Преобразователь частоты активирует динамическое торможение,
если напряжение шины постоянного тока превысит порог напряже‐
ния активации торможения.
● Данная функция действует для моделей со встроенными транзи‐
сторами торможения (15K0 и ниже).
DOK-RCON01-FE*********-IB09-RU-P
Преобразователь частоты Rexroth Frequency Converter Fe
Bosch Rexroth AG 165/251
Настройки параметров
