Заводское
значение
1.0
E23 Коэффициент дисплея B
Диапазон на‐
стройки
от -99,9 до 6000,0
Минимальная
единица
0.1
Заводское
значение
0.0
● Первое использование коэффициента дисплея А и коэффициента
дисплея B заключается в преобразовании выходной частоты преоб‐
разователя частоты для получения расчётного значения приложе‐
ния и отображения его на цифровой панели управления.
● В группе d цифровой панели управления
– “oUtF”=выходная частота × A + B
– “SEtF”= заданная частота × A + B
● Если E22 и E23 соответствуют значениям по умолчанию, то "oUtF"
и "SEtF" отображают текущее значение выходной частоты и задан‐
ной частоты.
● Второе использование коэффициента дисплея А и коэффициента
дисплея B заключается в калибровке данного и полученного рас‐
чётного значения приложения, когда двигатель управляется функ‐
цией обратной связи PI.
● Коэффициента дисплея A [E22] = Макс. задается аналогово, либо
значением обратной связи (например, 10 В), соответствующим рас‐
чётному значению приложения.
● Коэффициента дисплея B [E23]=Макс. задается аналогово, либо
значением обратной связи (например, 0 В), соответствующим рас‐
чётному значению приложения.

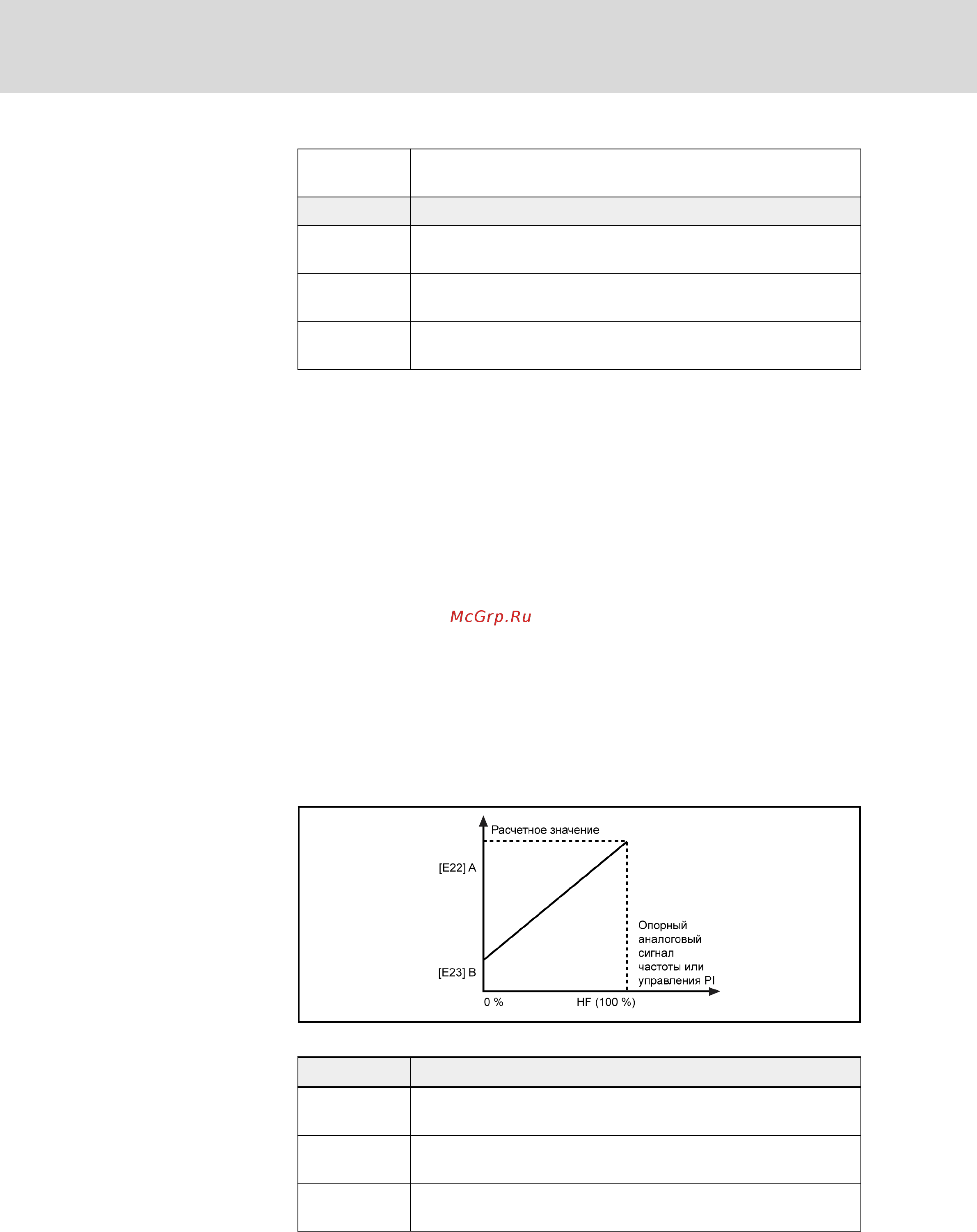

Рис. 7-35: Коэффициент дисплея
E24 Выбор регулировки PI
Диапазон на‐
стройки
0: Нет PI; 1: Прямое действие; 2: Обратное действие
Минимальная
единица
1
Заводское
значение
0
Bosch Rexroth AG DOK-RCON01-FE*********-IB09-RU-P
Преобразователь частоты Rexroth Frequency Converter Fe
136/251
Настройки параметров
