9.4 Электромагнитная совместимость (ЭМС)
9.4.1 Требования ЭМС
Общие сведения
Требования по электромагнитной совместимости (ЭМС) включают сле‐
дующее:
● Достаточная помехоустойчивость электроустановки или электро‐
технического устройства к внешним электрическим, магнитным и
электромагнитным помехам, передаваемым через провода или на‐
ружную среду.
● Достаточно низкий уровень помех, электрических, магнитных и
электромагнитных, передаваемых электроустановкой или электро‐
техническим устройством на окружающие устройства через прово‐
да или наружную среду.
Помехоустойчивость системы привода
Базовая структура помехоустойчивости

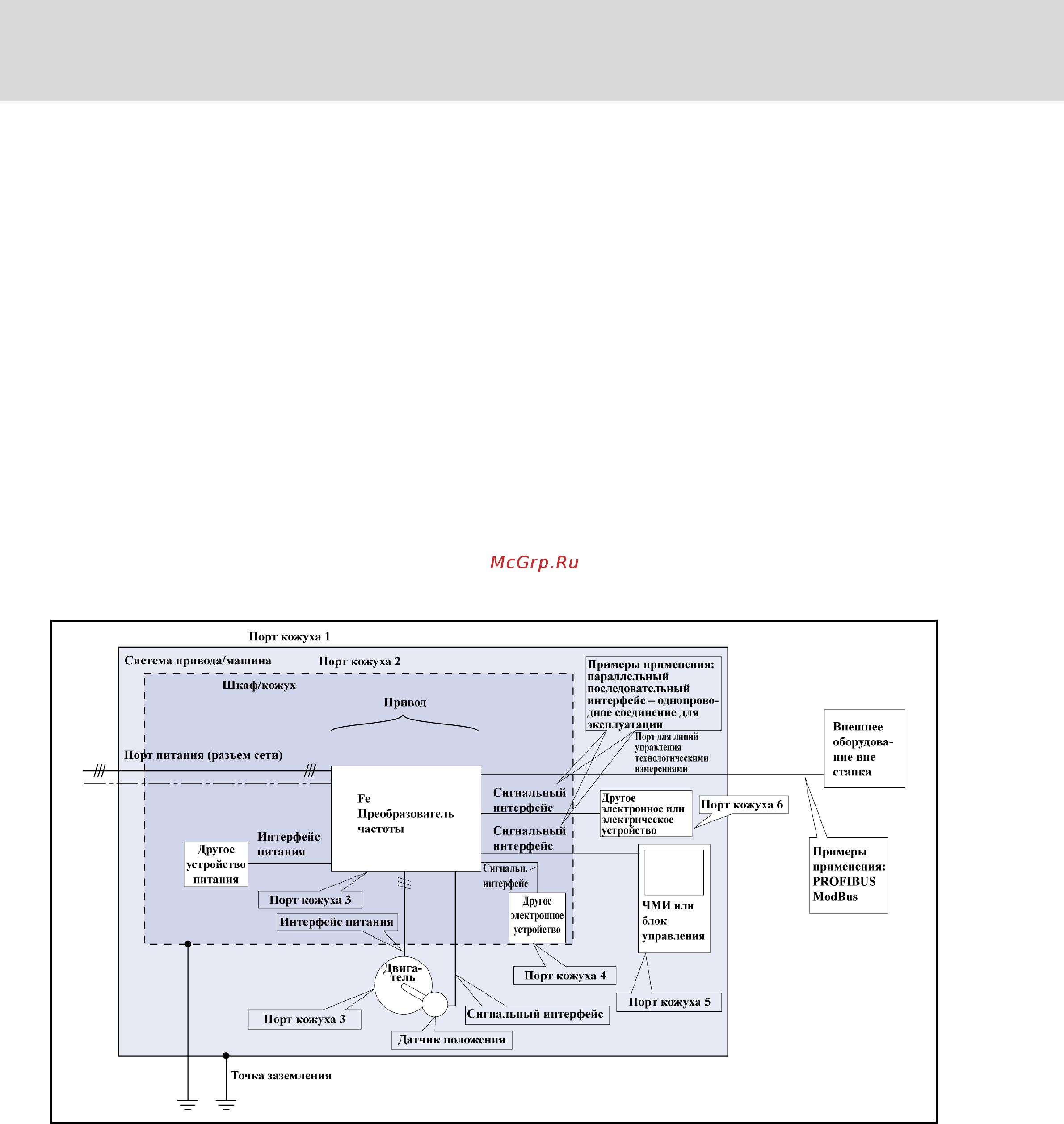

Рисунок ниже иллюстрирует картину помех, чтобы продемонстрировать
требования к помехоустойчивости в системе привода.
Рис. 9-4: Помехоустойчивость системы привода
Bosch Rexroth AG DOK-RCON01-FE*********-IB09-RU-P
Преобразователь частоты Rexroth Frequency Converter Fe
180/251
Технические характеристики
