Минимальная
единица
0,01 Гц
Заводское
значение
0,50 Гц
● Верхняя частота (UF) – наивысшая допустимая частота, когда пре‐
образователь частоты работает стабильно.
● Нижняя частота (LF) – низшая допустимая частота, когда преобраз‐
ователь частоты работает стабильно.

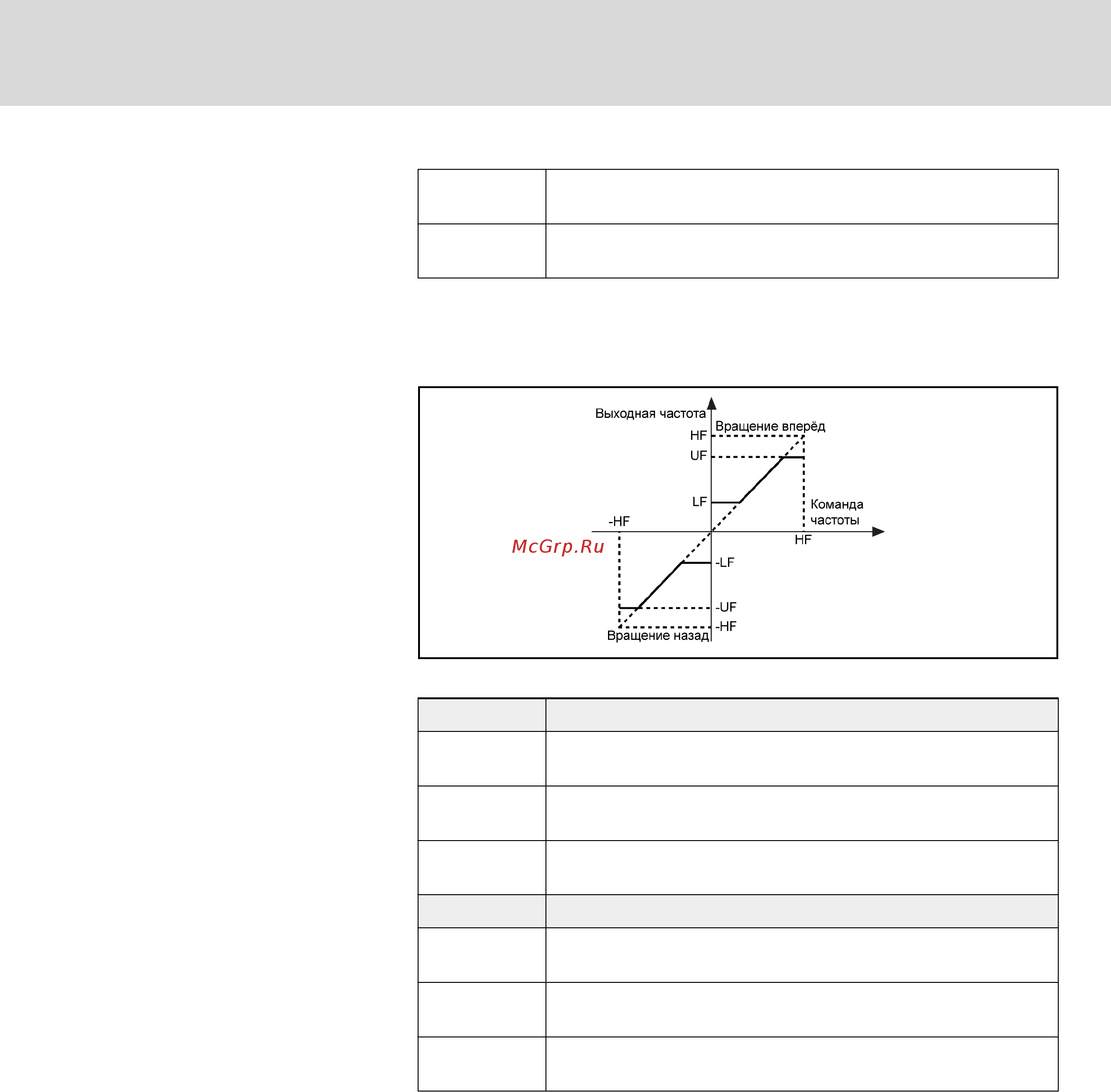

Рис. 7-15: Верхняя частота и нижняя частота
b23 Режим LF
Диапазон на‐
стройки
0: Останов; 1: Пуск
Минимальная
единица
1
Заводское
значение
0
b24 Диапазон гистерезиса частот
Диапазон на‐
стройки
от 0,10 Гц до HF
Минимальная
единица
0,01 Гц
Заводское
значение
1,00 Гц
Если сигнал управления частотой ниже заданного значения LF, преоб‐
разователь частоты имеет два рабочих режима:
● Если [b23]=0, выходная частота тотчас понижается до 0,00 Гц; не‐
обходимо установить диапазон гистерезиса частот, чтобы избежать
возможного частого пуска и останова преобразователя частоты при
частотах близких к LF.
DOK-RCON01-FE*********-IB09-RU-P
Преобразователь частоты Rexroth Frequency Converter Fe
Bosch Rexroth AG 113/251
Настройки параметров
