● Уровень защиты от перегрузки по току E20 во время ускорения мо‐
жет быть установлен в пределах от 50% до 200% от номинального
тока преобразователя частоты. Если установлена настройка ВЫКЛ,
то защита от перегрузки по току во время ускорения выключена.
● Как показано на диаграмме ниже, увеличение частоты будет оста‐
новлено, если выходной ток больше, чем уровень защиты от пере‐
грузки по току [E20] во время ускорения. Ускорение будет возобно‐
влено, как только ток станет меньше [E20], чтобы избежать пере‐
грузки по току из-за останова. Это действие приведет к более про‐
должительному времени ускорения, чем запрограммировано.

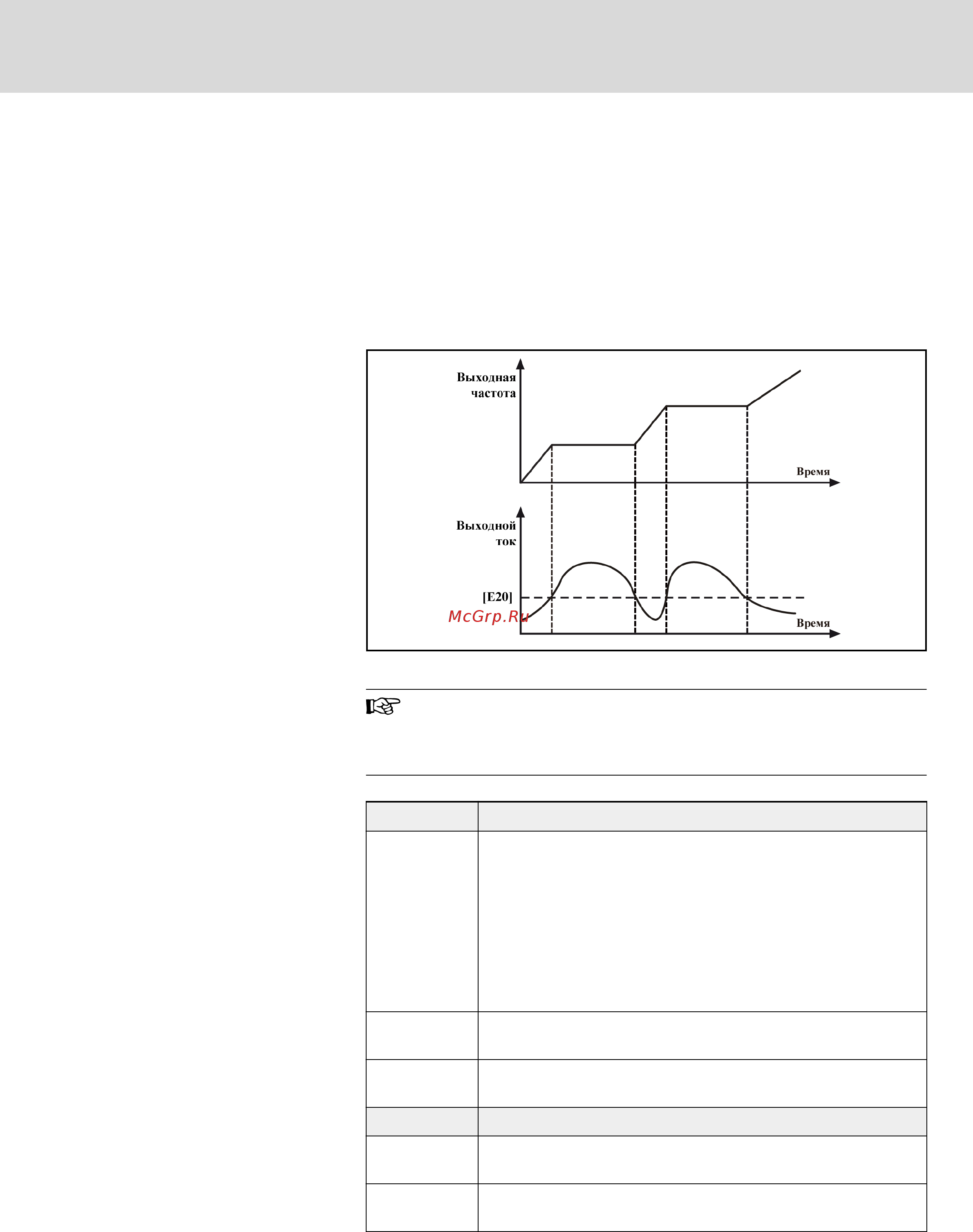

Рис. 7-34: Защита от перегрузки по току в режиме ускорения
Функция защиты от перегрузки по току может быть использо‐
вана только при включенной функции контроля отсутствия
размыкания ([H30] = OFF). Если [H30]≠OFF, то установите
[E19]=OFF и [E20]=OFF.
E21 Запуск контрольного дисплея
Диапазон на‐
стройки
0: Выходная частота на дисплее
1: Заданная частота на дисплее
2: Выходной ток на дисплее
3: Выходное напряжение на дисплее
4: Напряжение шины пост.тока на дисплее
5: Входной сигнал на дисплее
6: Температура радиатора на дисплее
Минимальная
единица
1
Заводское
значение
0
E22 Коэффициент дисплея A
Диапазон на‐
стройки
от -99,9 до 6000,0
Минимальная
единица
0.1
