5 Установка
5.1 Инструкции по раскрыванию Fe
Применимый к 0K75 – 7K50:

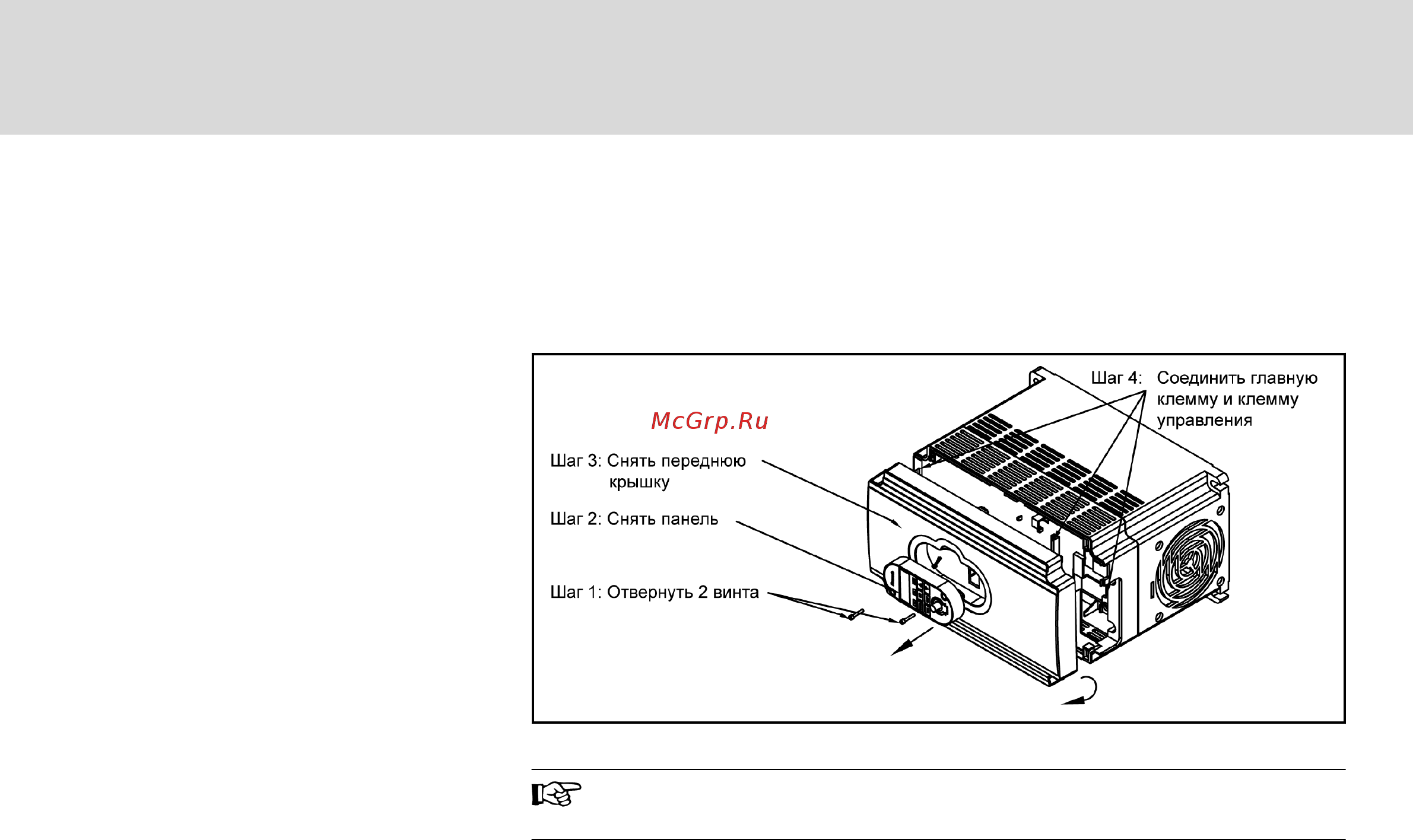

Рис. 5-1: Инструкции по раскрыванию (0K75 – 7K50)
Точно выполните указанные шаги, чтобы не повредить скобу
на передней крышке.
DOK-RCON01-FE*********-IB09-RU-P
Преобразователь частоты Rexroth Frequency Converter Fe
Bosch Rexroth AG 37/251
Установка
