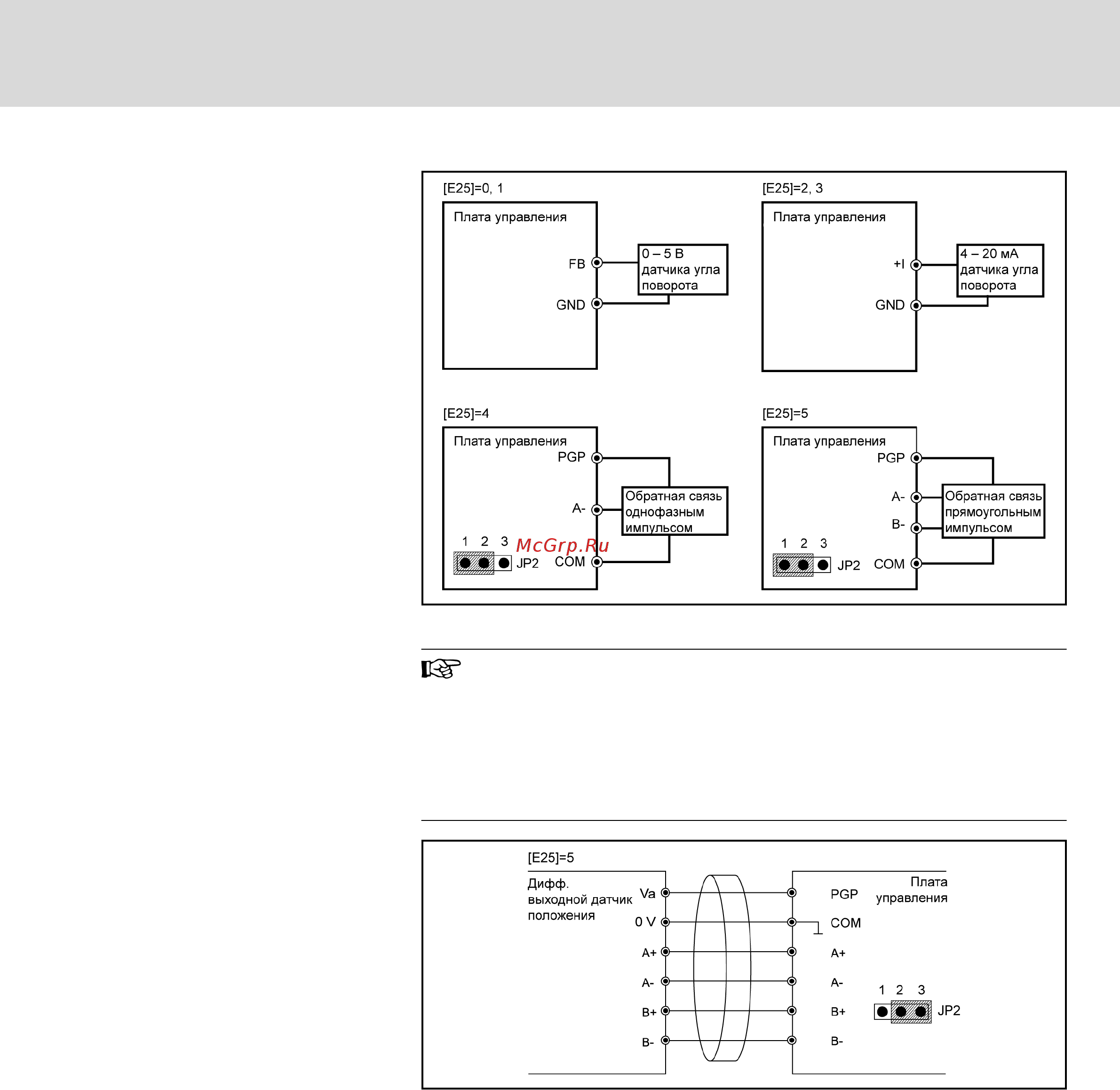

Рис. 7-39: Каналы обратной связи регулятора PI
● Обратная связь FB от 0 до 5 В.
● Датчик прямоугольных импульсов имеет два режима.
Приведенные выше диаграммы соответствуют типу от‐
крытого выходного коллектора (JP2 в положении 1–2).
Приведенная ниже диаграмма показывает датчик PG ти‐
па дифференциального выхода (JP2 в положении 2–3) .
Подключение для этого случая показано ниже.
Рис. 7-40: Подключение датчика дифференциального выхода
● Диапазон настройки пропорционального коэффициента E26: от
0,01 до 99,99 раз
– Больший пропорциональный коэффициент означает более бы‐
стрый отклик; однако слишком большой пропорциональный ко‐
эффициент может привести к возникновению колебаний.
– Меньший пропорциональный коэффициент означает более
медленный отклик.
● Диапазон настройки постоянной времени интегрирования E27: от
0,1 до 60,0 с
– Большее значение постоянной времени интегрирования озна‐
чает более медленный отклик, и замедление скорости реаги‐
рования на внешние возмущения с большей стабильностью.
DOK-RCON01-FE*********-IB09-RU-P
Преобразователь частоты Rexroth Frequency Converter Fe
Bosch Rexroth AG 139/251
Настройки параметров
