Заводское
значение
10 %
H07 Опции удержания торможения постоянным током
Диапазон на‐
стройки
0: ВЫКЛ; 1: X1; 2: X2; 3: X3; 4: вкл
Минимальная
единица
1
Заводское
значение
0
● Торможение постоянным током позволяет преобразователю часто‐
ты достичь быстрой и стабильной остановки, оно определяется па‐
раметрами от H04 до H07.
● Если [H04]=ВЫКЛ., то торможение постоянным током отключается
и значения настроек H05, H06 и H07 не имеют никакого значения.
● Если [H07]=0, то напряжение торможения постоянным током не бу‐
дет подаваться после того, как двигатель остановлен, при торможе‐
нии постоянным током отображается dc.on.
● Если [H07]= от 1 до 3, то напряжение торможения постоянным то‐
ком будет подаваться тогда, когда X1-Х3 замкнуты относительно
состояния остановки, при торможении постоянным током отобра‐
жается dc.on. Если любой из X1-X3 занят другими функциями, то
соответствующая индикация отображаться не будет.
● Если [H07]=4, то напряжение торможения постоянным током ос‐
тается в состоянии остановки, но dc.on при этом не отображается.
При подаче сигнала запуска во время торможения постоянным то‐
ком торможение постоянным током прервется и начнется работа.

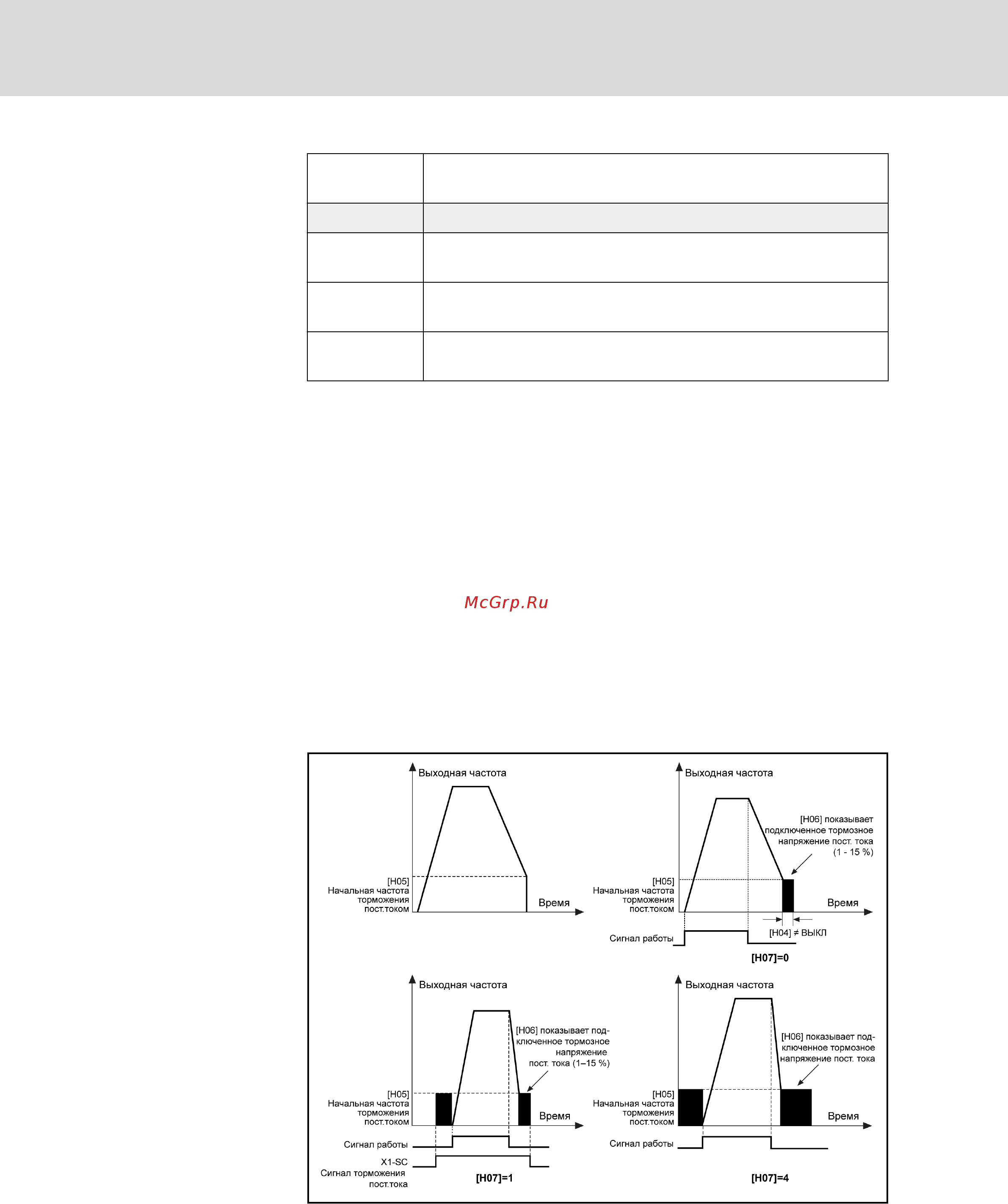

Рис. 7-53: Опции удержания торможения постоянным током
