1. Выходные клеммы с открытым коллектором OUT1 и
OUT2 могут использовать внутреннее питание +24 В для
преобразователя частоты. Подключение показано на ри‐
сунке a.
2. Выходные клеммы с открытым коллектором OUT1 и
OUT2 могут также использовать внешний источник пита‐
ния. Подключение показано на рисунке b.

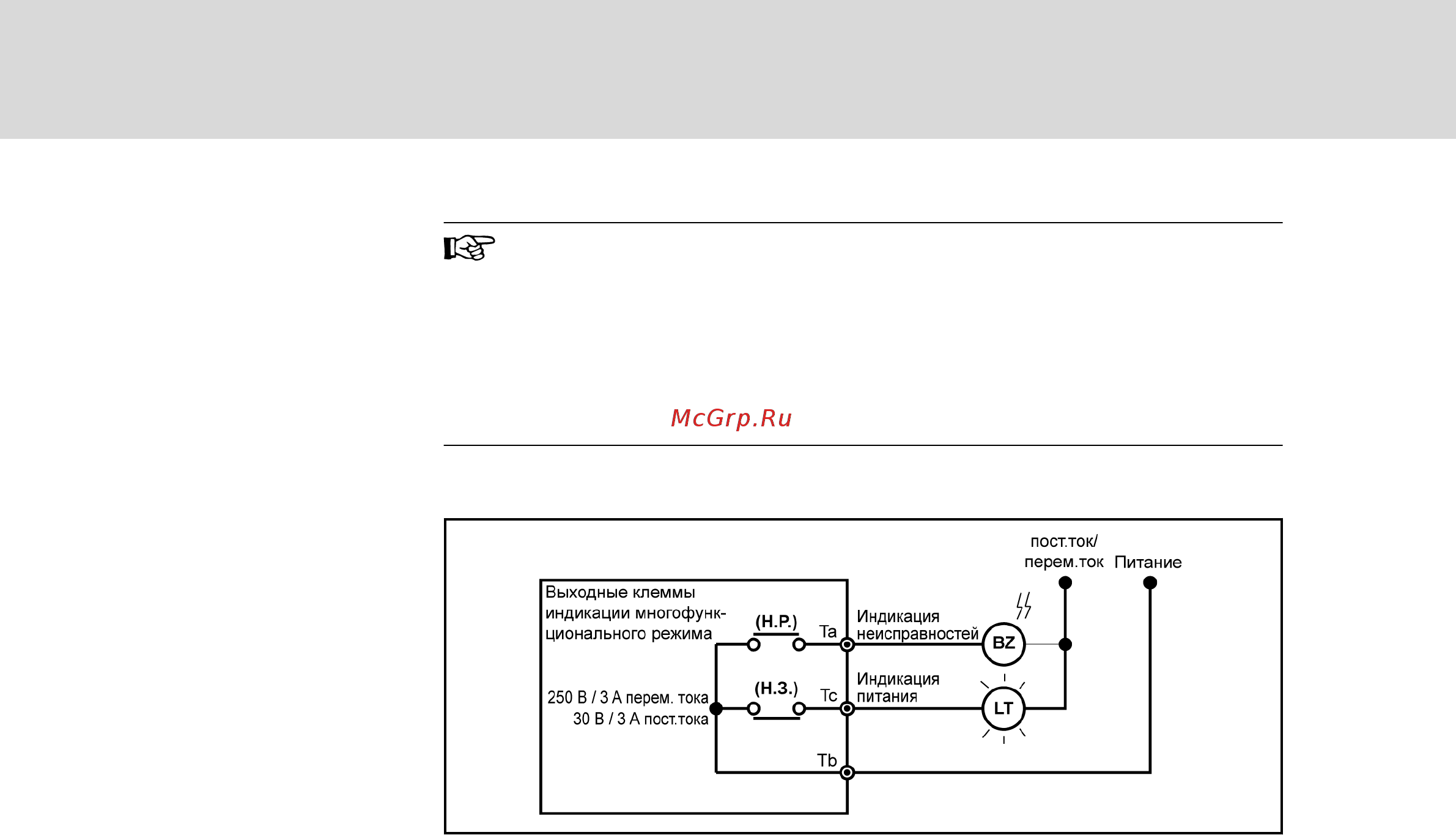

Примеры подключения релейного выхода Ry
Рис. 7-32: Подключение релейного выхода Ry
Подробные указания по настройкам E16, E17 и E18:
● 0: Работает
Если преобразователь частоты имеет выходную частоту, активи‐
руется OUT или Ry.
● 1: Сигнал обнаружения уровня частоты 1 (FDT1)
Когда выходная частота преобразователя частоты превышает
[E11], активируется OUT или Ry до того, как выходная частота опу‐
стится ниже ([E11] - [E12]).
● 2: Сигнал обнаружения уровня частоты 2 (FDT2)
Когда выходная частота преобразователя частоты превышает
[E13], активируется OUT или Ry до того как выходная частота опу‐
стится ниже ([E13] - [E14]).
● 3: Сигнал достижения частоты (FAR)
Когда выходная частота находится в пределах заданной частоты ±
[E15], активируется OUT или Ry.
● 4: Зарезервирован.
● 5: Под напряжением
Если преобразователь частоты обнаруживает, что входное напря‐
жение слишком низкое (P.OFF), активируется OUT или Ry.
● 6: Перегрузка (O.L.)
Если преобразователь частоты обнаруживает неисправность из-за
перегрузки, активируется OUT или Ry.
● 7: Зарезервирован.
● 8: Нулевая скорость (ниже пусковой частоты)
Когда выходная частота преобразователя частоты ниже устано‐
вленной пусковой частоты [b32], активируется OUT или Ry.
● 9: Ав.Ост.
Bosch Rexroth AG DOK-RCON01-FE*********-IB09-RU-P
Преобразователь частоты Rexroth Frequency Converter Fe
132/251
