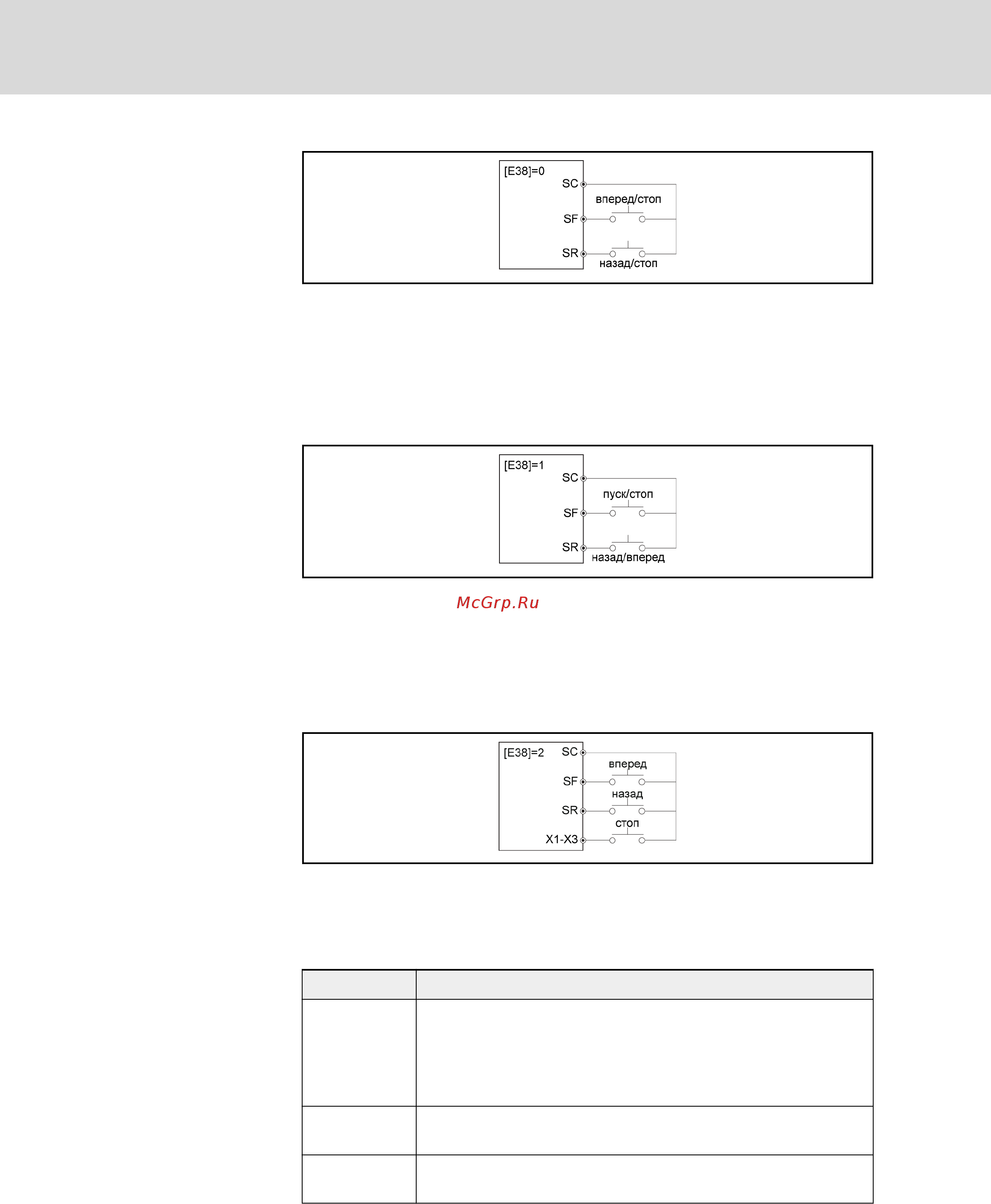

Рис. 7-42: E38=0
● [E38]=1: Пуск /Останов, прямой / обратный режим
– SF подключен: Пуск
– SF отключен: Останов
– SR подключен: Вращение назад
– SR отключен: Вращение вперёд
Рис. 7-43: E38=1
● [E38]=2: Режим удержания клавишного управления
– [E39] используется для выбора X1, X2 или X3 в качестве клем‐
мы останова.
– SF подключен: Вращение вперёд
– SR подключен: Вращение назад
Рис. 7-44: [E38]=2
При нажатии клавиши назад (вперед) при вращении преобразователя
частоты вперед (назад), двигатель будет замедляться до нуля для оста‐
нова до начала своего вращения назад (вперед) до заданной частоты.
E39 Функция самоудержания
Диапазон на‐
стройки
0: ВЫКЛ.
1: X1 – автоматическая клемма останова
2: X2 – автоматическая клемма останова
3: X3 – автоматическая клемма останова
Минимальная
единица
1
Заводское
значение
0
● Если [E38]=2, клемма X, выбранная при помощи E39 и клавиши SF
и SR, имеет функцию автоматической блокировки.
Bosch Rexroth AG DOK-RCON01-FE*********-IB09-RU-P
Преобразователь частоты Rexroth Frequency Converter Fe
144/251
Настройки параметров
