1.1 C3
2
я
среда, КП, I≤100 А (класс A, группа 2, I≤100 А)
1.2 C3
2
я
среда, СР, I≤100 А (класс A, группа 2, I≤100 А)
2.1 C3
2
я
среда, КП, I≤100 А (класс A, группа 2, I≤100 А)
2.2 C3
2
я
среда, СР, I≤100 А (класс A, группа 2, I≤100 А)
3.1 C2
1
я
среда, КП (1
я
среда, даже если источник помех во 2
й
среде) (класс A, группа 1)
3.2 C2
1
я
среда, СР (1
я
среда, даже если источник помех во 2
й
среде) (класс A, группа 1)
4.1 C1
1
я
среда, КП (1
я
среда, даже если источник помех во 2
й
среде) (класс B, группа 1)
4.2 C1
1
я
среда, СР (1
я
среда, даже если источник помех во 2
й
среде) (класс B, группа 1)

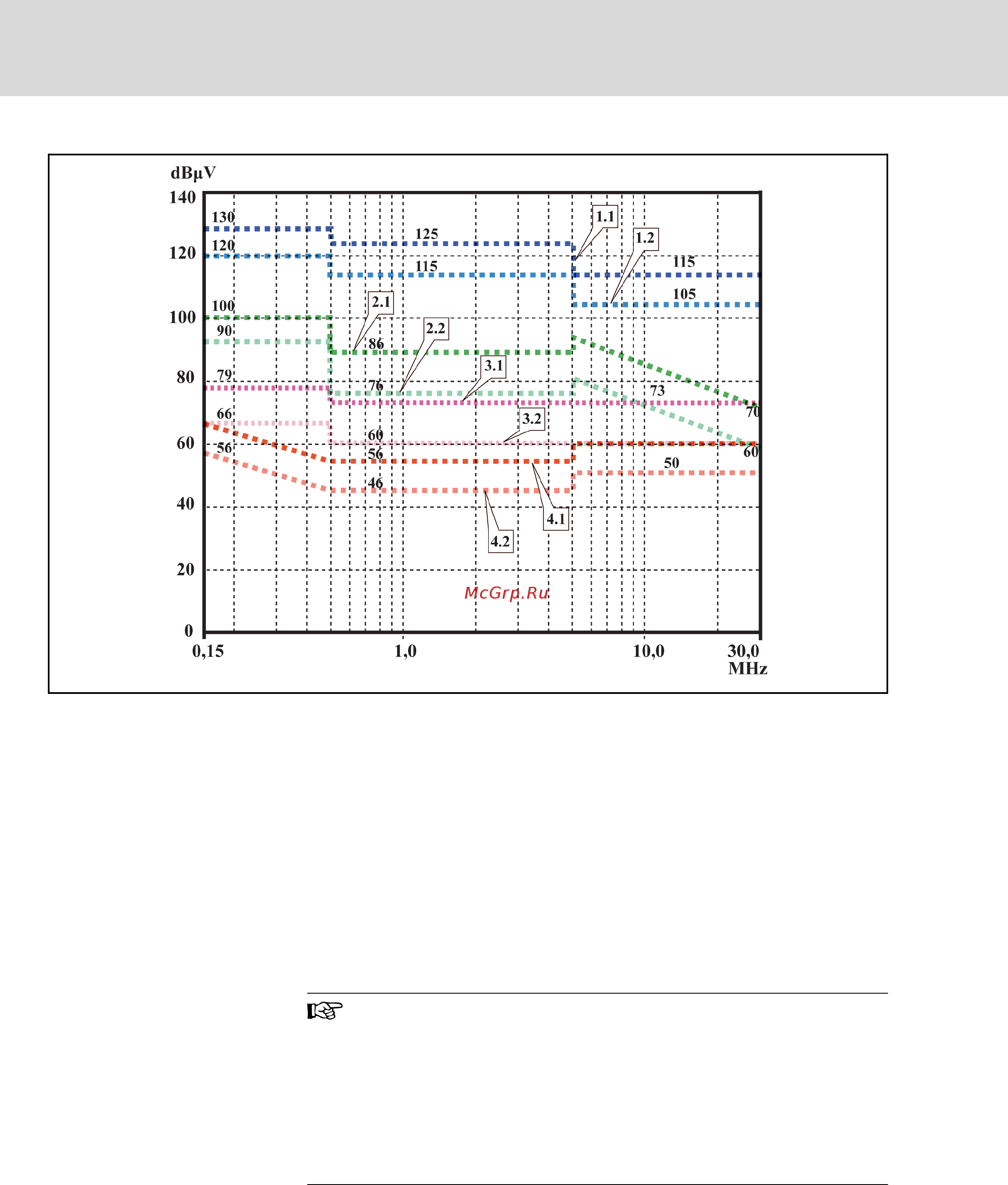

Рис. 9-5: Предельные значения для помех от линий (IEC 61800-3); пред‐
ельные значения в диапазоне частот
● Предельное значение для 1
ой
среды также действует,
если источник помех, находящийся во 2
ой
среде, воздей‐
ствует на 1
ю
среду.
● Обозначения «класс» и «группа» даны в соответствии с
CISPR 11.
● КП: измерения проводятся квазипиковым методом.
● СР: измерения проводятся методом арифметического
усреднения.
Вторая среда, промышленная
зона
Оборудование не имеет прямого подключения к питающим сетям низко‐
го напряжения, обслуживающим здания в жилых зонах.
Bosch Rexroth AG DOK-RCON01-FE*********-IB09-RU-P
Преобразователь частоты Rexroth Frequency Converter Fe
184/251
Технические характеристики
