● В соотв. с NFPA 79 (наружная проводка), UL 508A (внутренняя
проводка), NEC, NFPA 70:
– 1 кабель с 3 проводниками, 1 нейтральный проводник и 1
заземляющий проводник;
– Проложены в трубах, закрепленных на стенах.
Внутренняя проводка: прокладка внутри шкафа управления
или внутри устройств;
Полевая проводка: подключение зажимов в поперечном сече‐
нии, выполняемое пользователем (на месте установки).
2. Рекомендации по конструкции предохранителей:
● Международные, за исключением США/Канады: Класс gL-gG;
500 В, 690 В; конструкция NH, D (DIAZED) или D0 (NEOZED).
Характеристики
Для предупреждения ошибок (напр., короткого замыкания на
землю на соединениях L+, L-) предохранители с характери‐
стикой gL (универсальная плавкая вставка для кабелей и ли‐
ний) и gG (универсальная плавкая вставка для установок об‐
щего назначения) могут использоваться для защиты линий в
системе преобразователя частоты.
Для защиты полупроводников на входе блоков питания и пре‐
образователей частоты можно использовать предохранители
с характеристикой gR.
● США/Канада: класс J; 600 В

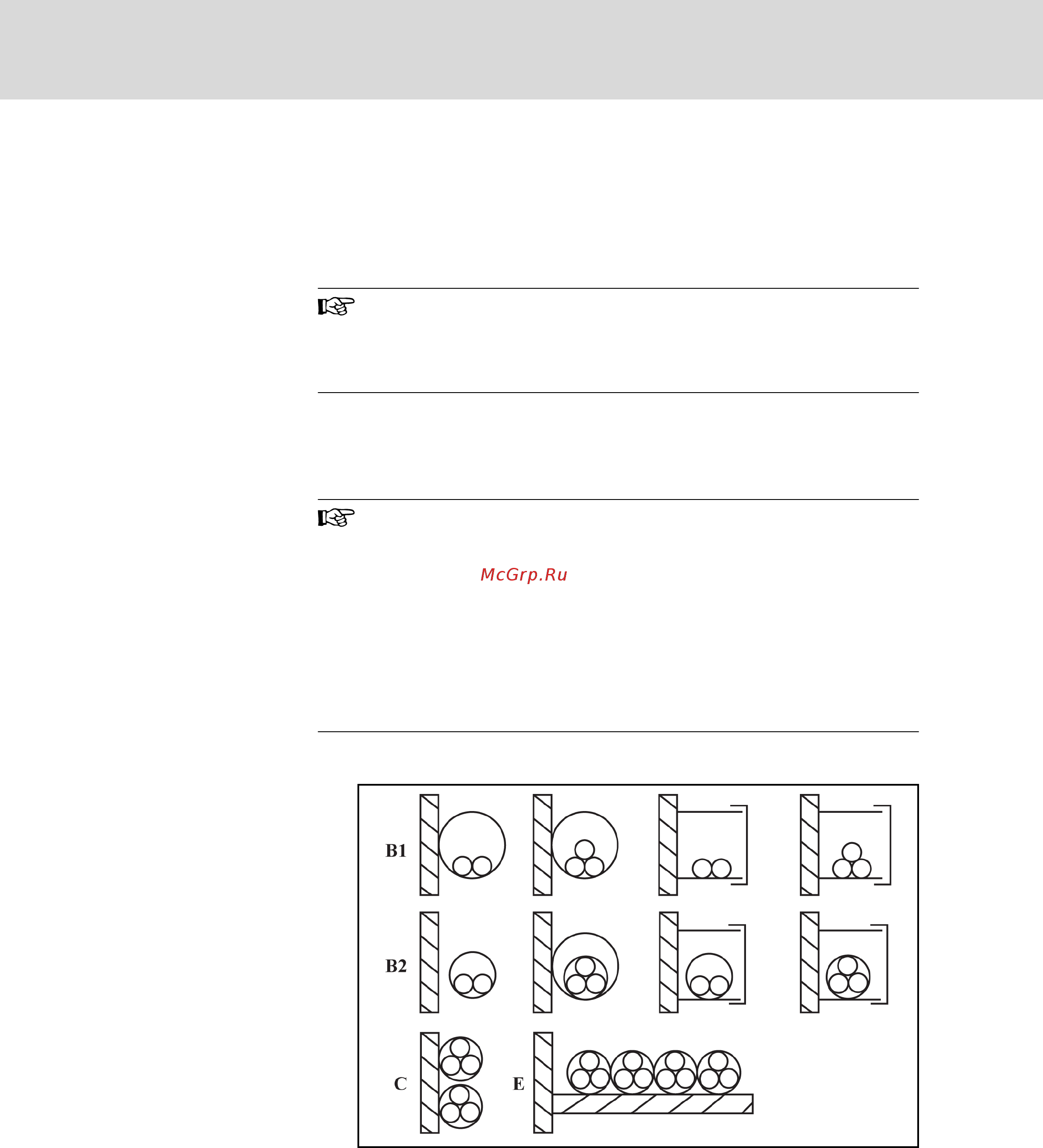

B1 Проводники в монтажных трубопроводах и монтажных
каналах с возможностью открытия
B2 Кабели или провода в монтажных трубопроводах и
монтажных каналах с возможностью открытия
C Кабели или провода на стенах
E Кабели или провода в открытых кабельных желобах
Рис. 5-11: Режимы монтажа кабеля
Bosch Rexroth AG DOK-RCON01-FE*********-IB09-RU-P
Преобразователь частоты Rexroth Frequency Converter Fe
52/251
Установка
