Установка
3
XPR300 Инструкция по эксплуатации 80948J 111

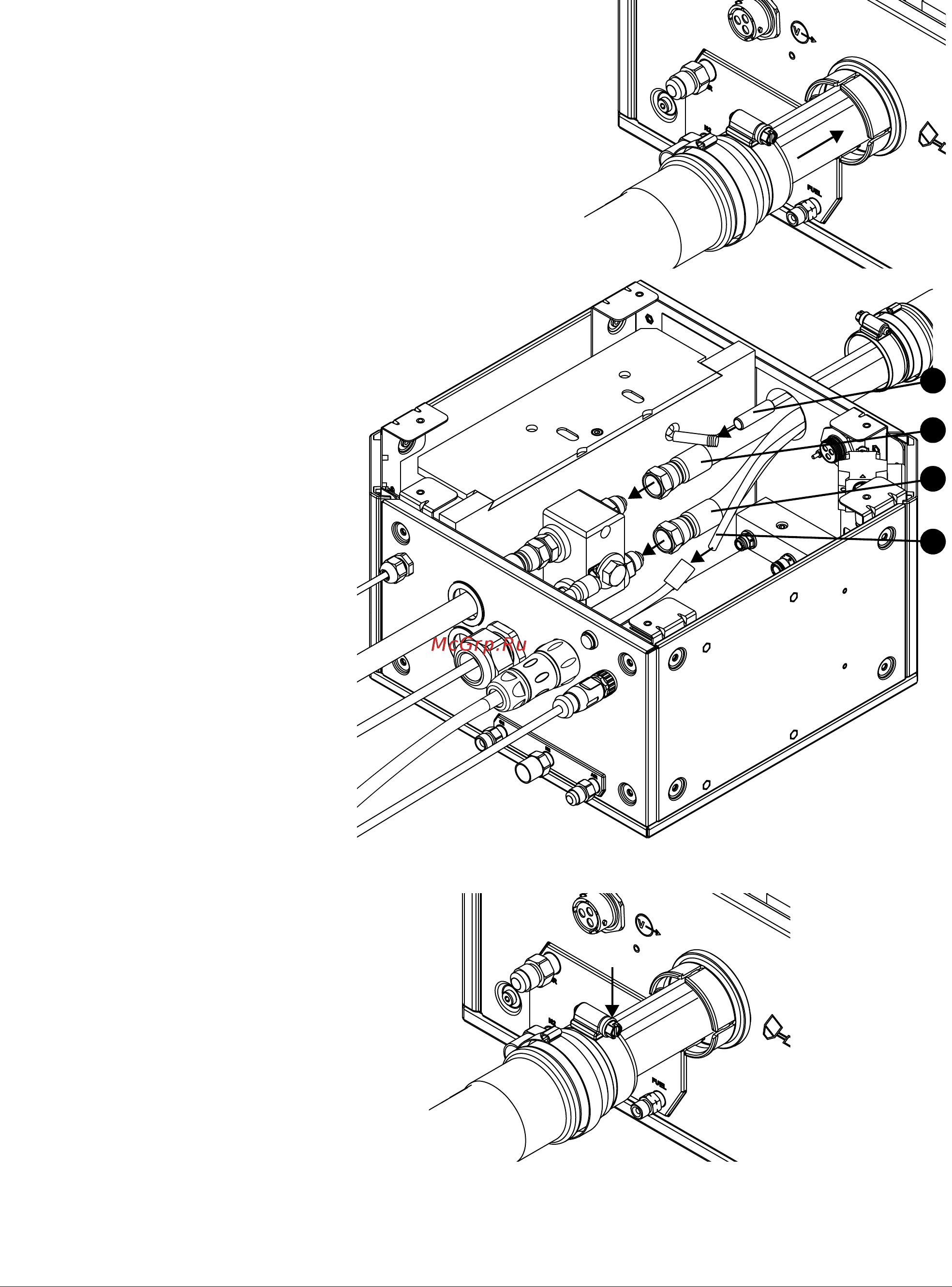

1. Подключите кабель в сборе к системе управления подведенными газами:
a. Проложите шланги и провод через
отверстие в системе управления
подведенными газами.
Указанные шаги установки применимы
к системе управления подведенными
газами VWI или OptiMix.
b. Подсоедините кабель
вспомогательной дуги.
c. Подсоедините
возвратный шланг
охлаждающей
жидкости (красный)
к фитингу возврата
охлаждающей
жидкости (красный).
d. Подсоедините шланг
подачи охлаждающей
жидкости (зеленый)
к фитингу подачи
охлаждающей
жидкости (зеленый).
e. Подсоедините шланг
воды к внутренней
части системы VWI
или OptiMix.
f. Установите муфту
на кольцо и подтяните
зажим.
b
d
c
e
