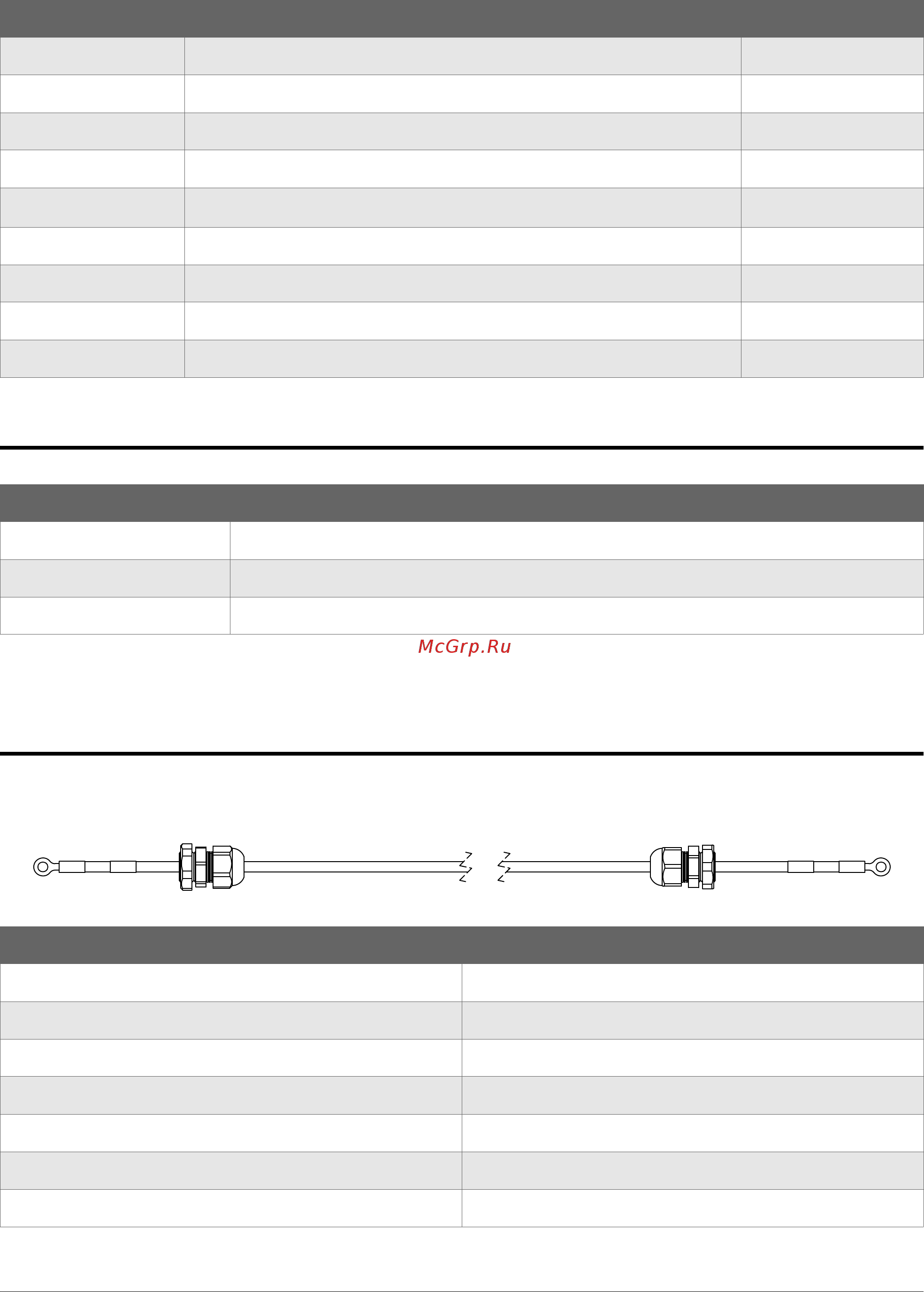

Список деталей
9
360 80948J Инструкция по эксплуатации XPR300
Другие расходные детали и детали резака
Подключения источника тока системы плазменной резки к системе
управления подведенными газами
Кабель вспомогательной дуги с кабельным зажимом
420323 Завихритель: 60–300 А, для разных газов 1
420638 Труба водяного охлаждения 1
420200 Кожух защитного экрана 1
420635 Кожух сопла 1
104879
Накидной ключ на 2.25 дюйма
1
104119 Специальный инструмент для затягивания расходных деталей 1
027055 Силиконовая смазка, 1/4 унции 1
044028 Уплотнительное кольцо 2
026009 Уплотнительное кольцо 7
Номер детали Описание
004629 Прибор для измерения глубины изъязвления
027055 Силиконовая смазка, 1/4 унции
104119 Специальный инструмент для затягивания расходных деталей
Номер детали Длина
223529 3 м
223530 4,5 м
223531 7,5 м
223532 10 м
223533 15 м
223534 20 м
223535 25 м
Номер детали Описание Количество
