Диагностика, поиск и устранение неисправностей
8
XPR300 Инструкция по эксплуатации 80948J 299
Коды ошибок, связанные с превышением температуры: инверторы (560–564)
Проблемы, связанные с охлаждающей жидкостью, могут привести к возникновению ошибок
с кодами, соответствующими превышению температуры, на инверторах. Информацию
о диагностике и устранении неисправностей в связи с потоком охлаждающей жидкости см.
в Коды ошибок, связанные с перегревом: охлаждающая жидкость (587) на странице 304.
Если проблем с потоком охлаждающей жидкости не существует, выполните следующие
действия для проверки работы вентилятора:
1. Убедитесь, что между компонентами системы имеется достаточный зазор.
Hypertherm обеспечить между компонентами системы или между
компонентами системы и соседними предметами расстояние
не менее 1 м для упрощения доступа и достаточной вентиляции.
2. Не снимая внешней боковой панели с источника тока системы плазменной резки,
посмотрите в вентиляционные отверстия источника тока системы плазменной резки для
проверки состояния 2 внутренних вентиляторов инвертора.
Посмотрите в серые вентиляционные отверстия на передней панели
источника тока псистемы плазменной резки для проверки состояния
2 внутренних вентиляторов инвертора. Для осмотра вентиляторов
инвертора не требуется снимать внешние панели. Вентиляторы
инвертора находятся в нижней части.

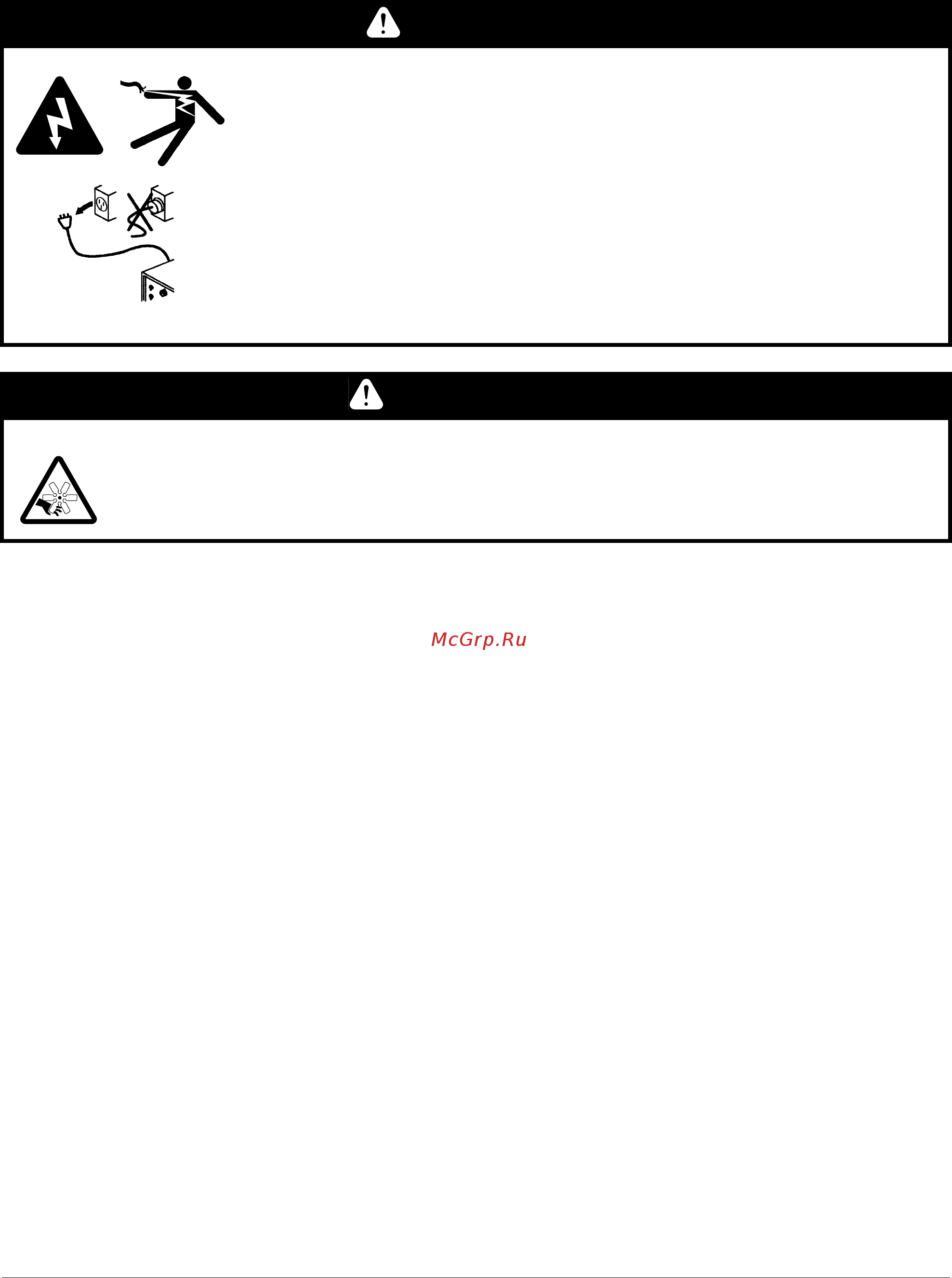

БЕРЕГИСЬ!
ЭЛЕКТРИЧЕСКИЙ РАЗРЯД МОЖЕТ БЫТЬ СМЕРТЕЛЬНЫМ
Отключите электропитание перед выполнением технического
обслуживания.
Любые работы, для выполнения которых требуется снять панели
источника тока системы плазменной резки, должны выполняться
только квалифицированным техническим персоналом.
Дополнительные сведения о технике безопасности см.
вдокументе Safety and Compliance Manual (Руководство по
безопасности и нормативному соответствию) (80669C).
ОСТОРОЖНО
ДВИЖУЩИЕСЯ ЛОПАСТИ МОГУТ СТАТЬ ПРИЧИНОЙ ТРАВМ.
Держите руки в стороне от движущихся частей.
