Hypertherm XPR300 [503/508] Мультисистемный интерфейс ethercat лист 15 из 20
![Hypertherm XPR300 [503/508] Мультисистемный интерфейс ethercat лист 15 из 20](/views2/1249621/page503/bg1f7.png)
503

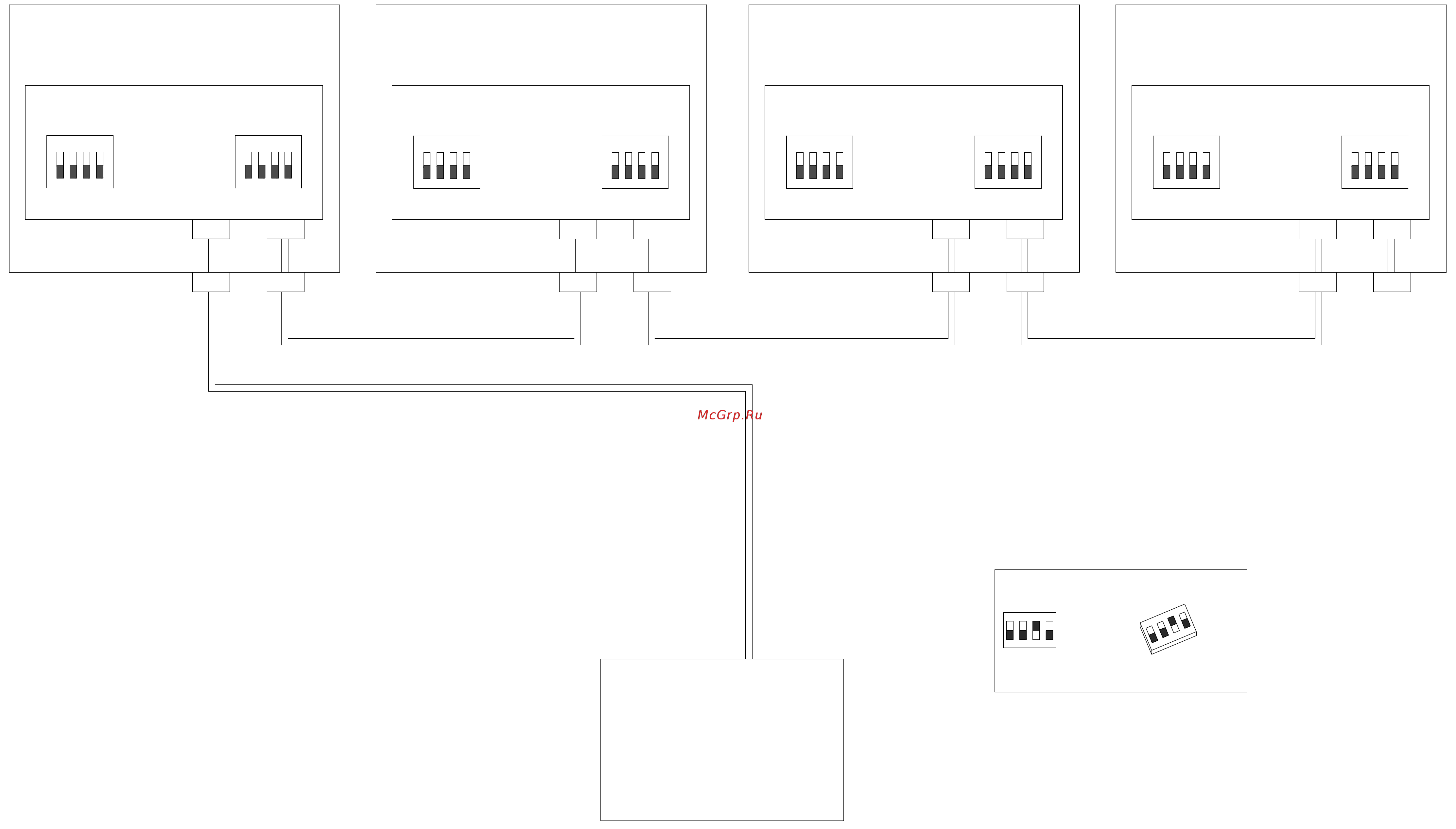

Мультисистемный интерфейс EtherCAT (лист 15 из 20)
1234
S1
ON
1234
ON
1234
ON
1234
ON
S1
1234
ON
S2
1234
S2
ON
S2
1234
ON
S2
1234
ON
S1
S1
U49U47
U47 U49
U47 U49
U47 U49
S2
12 34
21 34
ON
ON
Примечания.
1. Последовательные оконечные устройства (S1) и последовательные
идентификаторы (S2) не используются для подключений EtherCAT
к установкам EDGE Connect, EDGE Connect T или EDGE Connect TC.
2. Последовательные оконечные устройства (S1) и последовательные
идентификаторы (S2) не используются для подключений EtherCAT
к ЧПУ или системам регулировки высоты резака с поддержкой
EtherCAT.
Кабель EtherCAT
Кабель EtherCAT
EDGE Connect/T/TC и (или) ЧПУ (система регулировки
высоты резака) с поддержкой EtherCAT
Пример настройки двухпозиционного переключателя
вкорпусе
Блок 2
Источник тока системы плазменной резки
Блок 1
Источник тока системы плазменной резки
Блок 3
Источник тока системы плазменной резки
Блок 4
Источник тока системы плазменной резки
141322
Контрольная плата
Двухпозиционный переключатель
в корпусе последовательного
блока оконцовки
Двухпозиционный переключатель
в корпусе последовательного
идентификатора
Двухпозиционный переключатель
в корпусе последовательного
блока оконцовки
Двухпозиционный переключатель
в корпусе последовательного
идентификатора
Двухпозиционный переключатель
в корпусе последовательного
блока оконцовки
Двухпозиционный переключатель
в корпусе последовательного
идентификатора
Двухпозиционный переключатель
в корпусе последовательного
блока оконцовки
Двухпозиционный переключатель
в корпусе последовательного
идентификатора
141322
Контрольная плата
141322
Контрольная плата
141322
Контрольная плата
Кабель EtherCAT
Переключатель 3 в положении ВКЛ (ON).
Переключатели 1, 2 и 4 в положении ВЫКЛ (OFF).
013403
Кабель EtherCAT
Кабель EtherCAT
Вх Вых Вх Вых Вх Вых Вх
Вых
