Подключение для обмена данными
4
180 80948J Инструкция по эксплуатации XPR300

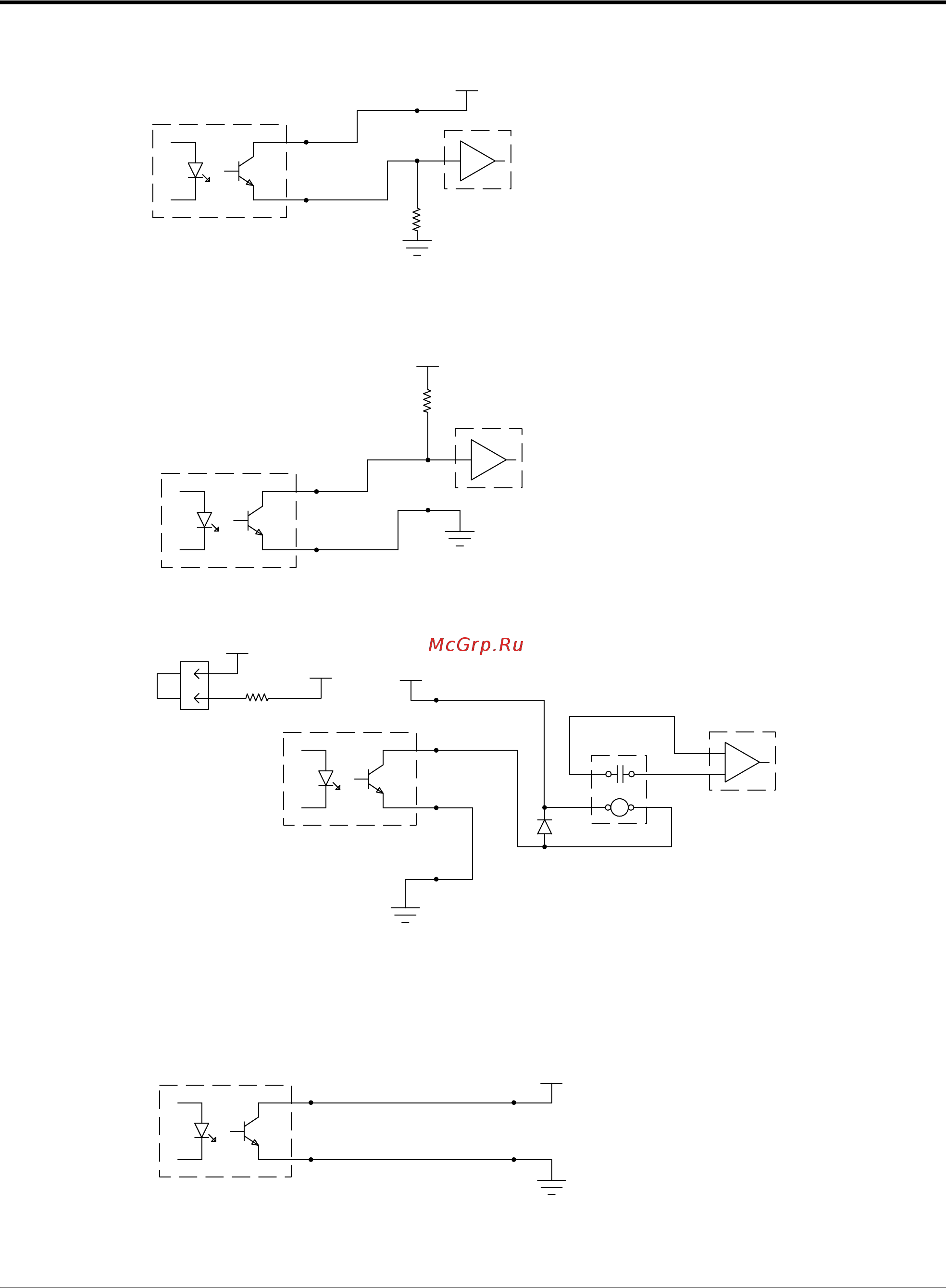

Примеры выходных цепей
Логический интерфейс, возбуждаемый высоким уровнем сигнала
Логический интерфейс, возбуждаемый низким уровнем сигнала
Релейный интерфейс
Такой контур ОБНУЛЯЕТ гарантию. НЕ используйте его.
5 –24 В пост. тока
XPR
C
E
–
+
ЧПУ/ПЛК
10 kΩ (необязательно)
Высокий импеданс (≤10 мА)
5–24Впост. тока
10 kΩ (необязательно)
ЧПУ/ПЛК
XPR
C
E
+
–
Высокий импеданс (≤10 мА)
–
ЧПУ +24 В
+24 В
ЧПУ +24 В
XPR
E
C
J17
°t
+
Провод заземления
ЧПУ/ПЛК
Внешнее реле
Маломощная катушка 24 В пост. тока
≤10 мА или ≥2400 Ом
Для всех катушек реле необходим свободный диод
по катушке реле.
Входы закрытия сильноточных
контактов (перем. или пост. ток)
Установите
перемычку
(108056)
XPR
Любое напряжение
C
E
+
–
Питание — земля
