Подключение для обмена данными
4
XPR300 Инструкция по эксплуатации 80948J 173

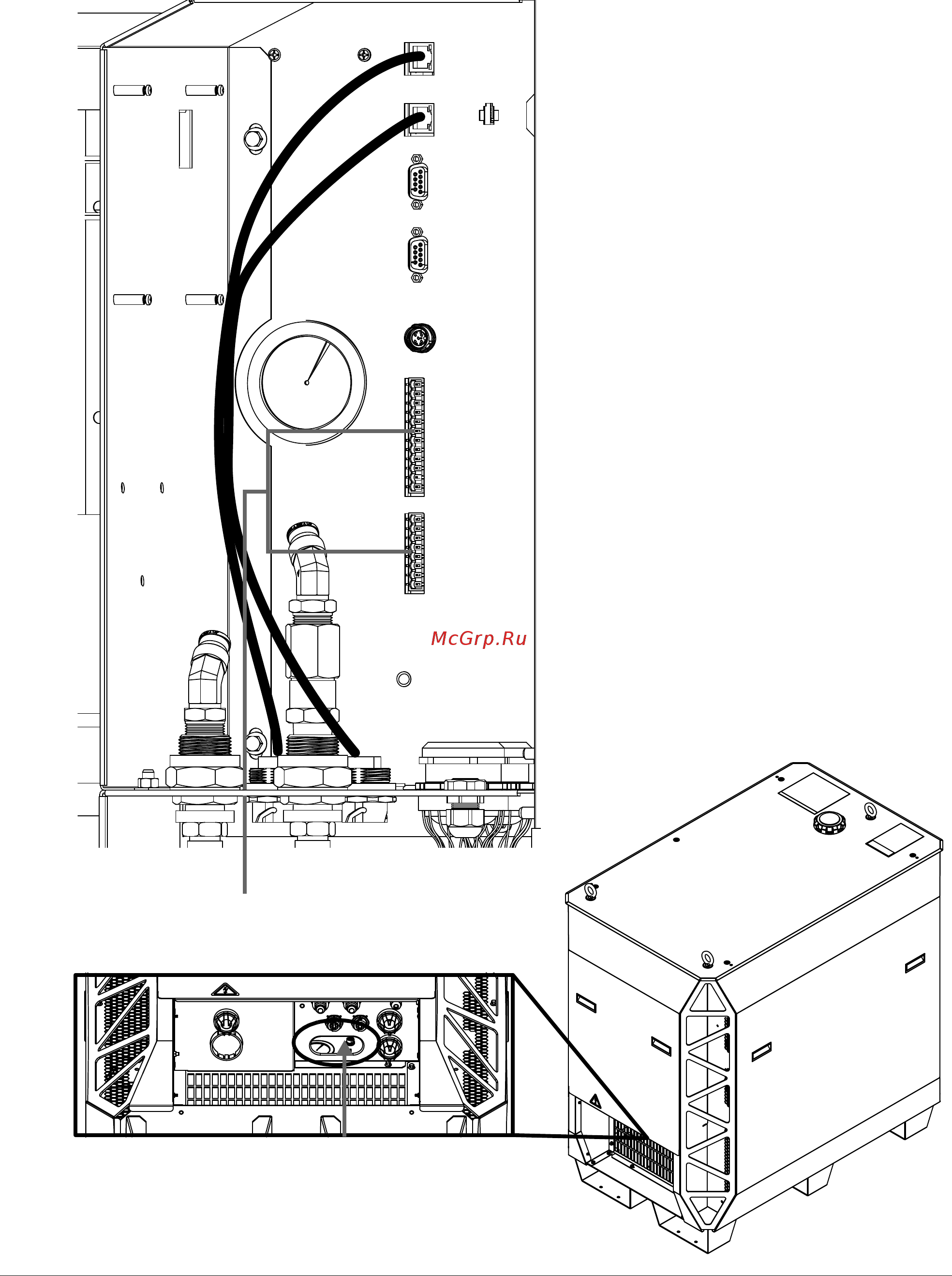

Рис. 44. Подключение кабеля дискретного обмена данными
к источнику тока системы плазменной резки
Кабель дискретного обмена данными
кЧПУ
