Подключение для обмена данными
4
176 80948J Инструкция по эксплуатации XPR300
Использование распознавания заготовки омическим контактом
Обзор омического реле
Это реле нормально разомкнуто, если на него не подается питание.
Когда система работает, реле замкнуто, за исключением периодов зажигания и резки
процессами с использованием воды.
При резке с использованием воды омический контакт отключен.
Омический контакт отключен, если дистанционный выключатель переведен в положение ВЫКЛ (OFF).
Встроенная функция распознавания заготовки омическим контактом
На указанной ниже диаграмме приведена используемая по умолчанию установка резака
и системы подключения резака. Никаких действий не требуется.

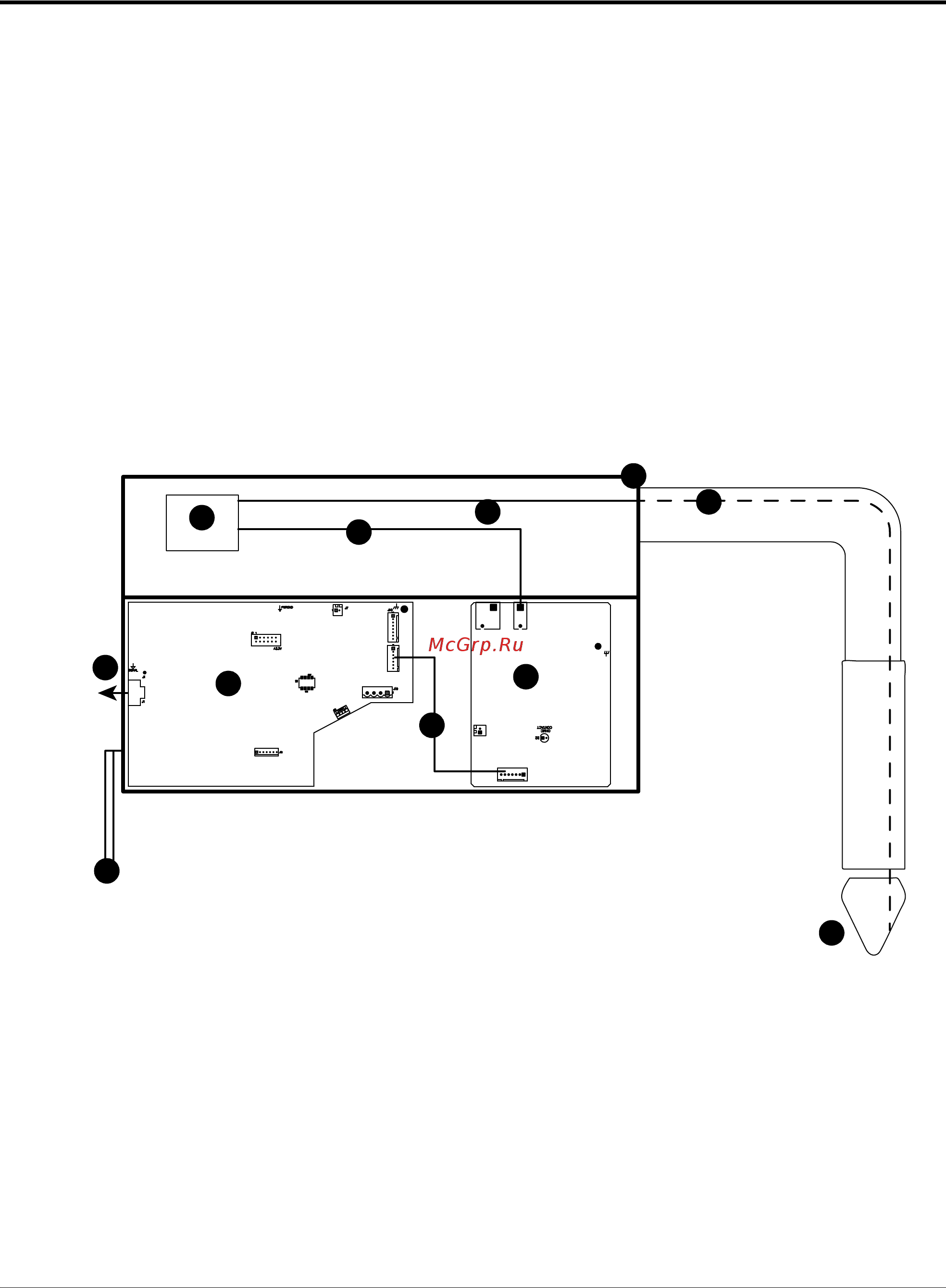

Рис. 46. Схема встроенного распознавания омическим контактом
J4
J3
J2
J27
J1
7
8
9
1
2
3
4
5
6
1
0
11
1 Резак
2 Провод омического контакта, внутри резака
ипровода резака
3 Система управления подключением резака
4 Провод омического контакта, разъем
резака к омическому реле
5 Омическое реле
6
Провод омического контакта, омическое реле к J3
7 Печатная плата омического контакта
8
Провода от J2 к J27
9 Контрольная печатная плата
10 Подключение CAN
11
2 подключения для заземления (обязательно)
