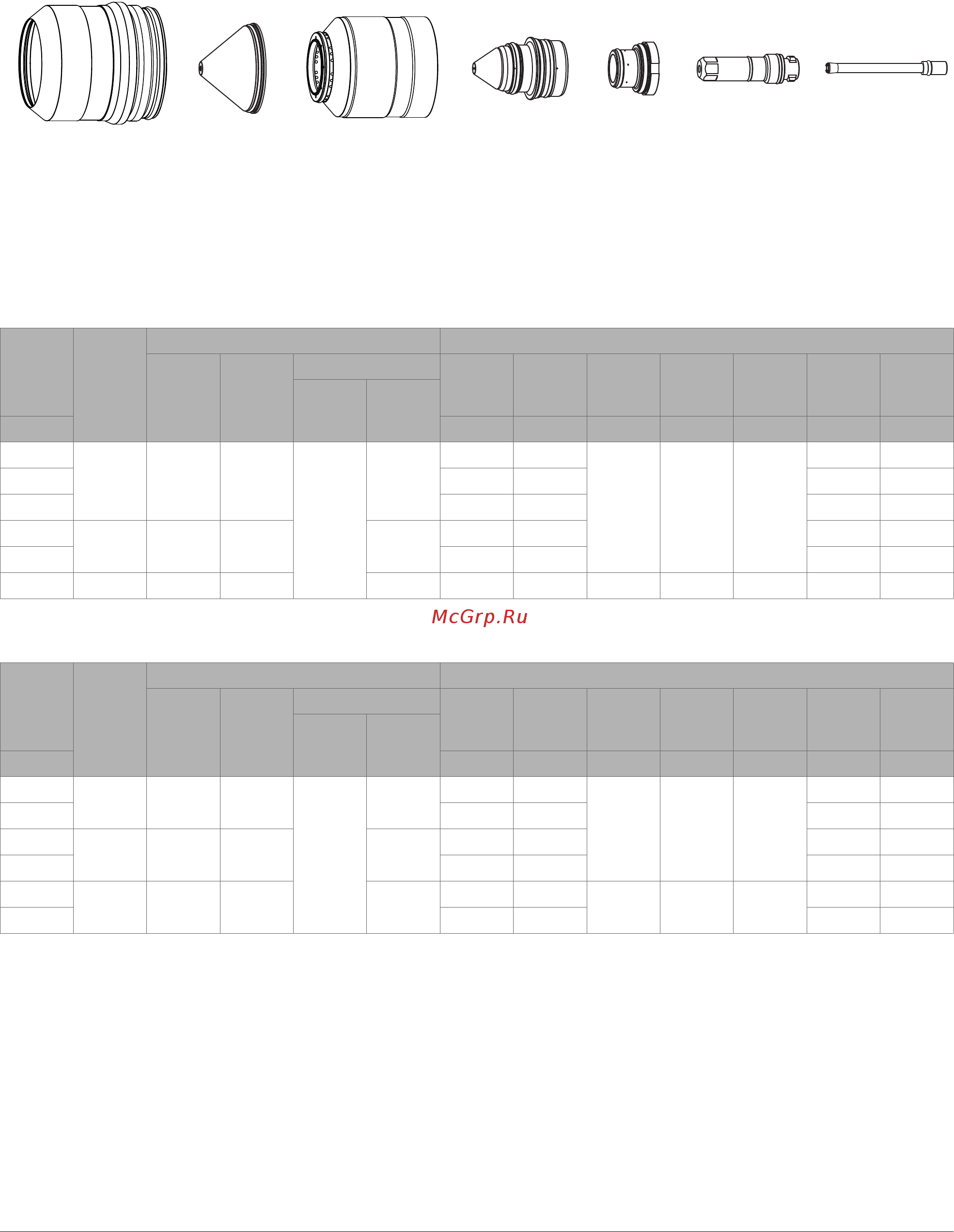

Технологические карты резки
11
478 80948J Инструкция по эксплуатации XPR300
Алюминий – 130 A – Смесь горючих газов (плазмообразующий) / N
2
(защитный)
(OptiMix)
Над водой
Кожух защитного экрана Защитный экран Кожух сопла Сопло Завихритель Электрод
Труба водяного
охлаждения
420200 420318 420365 420315 420323 420356 420368
Метрическая СИ
Толщина
материала
Категория
резки
Настройки системы Настройки ЧПУ
ИД
процесса
XPR
Настройка
защитного
газа при
прожиге*
Подача газа при резке
Скорость
резки
Дуговое
напряже-
ние
Высота
переноса
Высота
резки
Высота
прожига
Задержка
прожига
Ширина
разреза
Плазмоo-
бразующий
Защитный
газ
мм мм/мин В мм мм мм секунды мм
6
3206052
0
52
2413 163
2,5 2,5 5,1
0,3 2,39
7 2205 164 0,3 2,42
8 1885 165 0,4 2,48
10
1205353 53
1340 167 0,5 2,56
12 1100 169 0,6 2,51
15 2 2061 50 52 1016 172 3,0 3,0 6,1 0,7 2,57
* Это защитный газ.
