Подключение для обмена данными
4
162 80948J Инструкция по эксплуатации XPR300
Информация на экране веб-интерфейса
При замене контрольной печатной платы сохраненная на ней информация меняется.
В частности, меняется MAC-адрес, ИД системы, пароли, сетевая информация и журнал
с кодами ошибок.

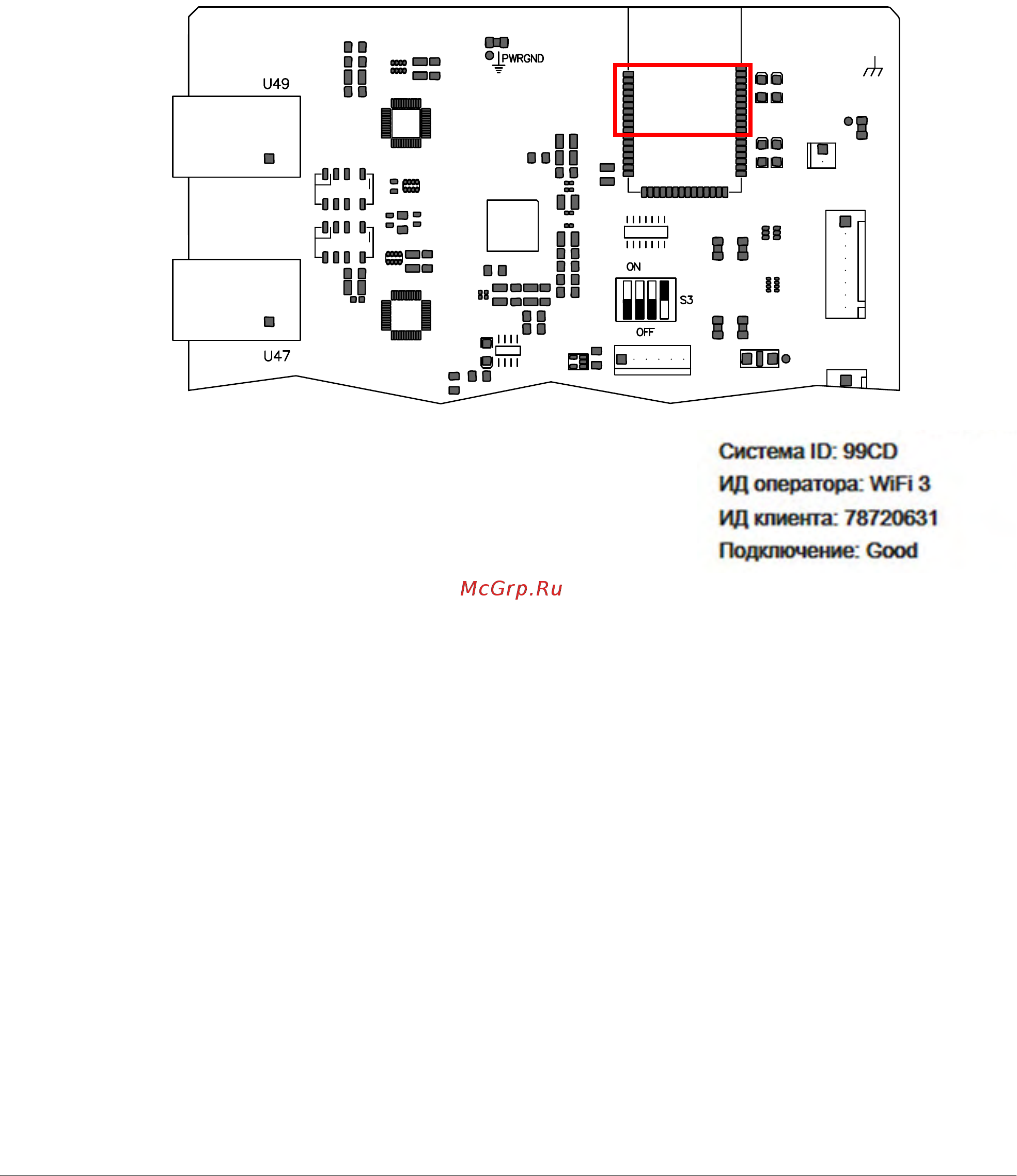

Система ID. Это идентификатор источника тока системы плазменной резки.
Он идентичен последним 4 цифрам MAC-адреса. MAC-адрес указан на модуле
беспроводной связи на контрольной печатной плате.
ИД оператора. Это идентификатор прибора или
клиента, который управляет источником тока
системы плазменной резки. Первая часть
«ИД оператора» показывает тип подключения,
по которому отправляют команды процесса:
WiFi — для беспроводной связи, Uart 422 — для
последовательного обмена данными по каналу RS-422, EtherCAT — для обмена
данными по протоколу EtherCAT.
Инструкции по изменению устройства, которое управляет
источником тока системы плазменной резки, см. в разделе
Изменение управляющего устройства на странице 174.
ИД клиента. Это идентификатор устройства, которое обменивается данными
с источником тока системы плазменной резки. Этот ИД использует метку времени
UTC и сохраняется в файл cookie браузера.
Если на Вашем устройстве ИД клиента идентичен ИД оператора, это
значит, что источником тока системы плазменной резки управляете Вы.
Подключение. Это состояние обмена данными между устройством и источником
тока системы плазменной резки. (Good (выполняется) или Error (ошибка)).
