Установка
3
11 8 80948J Инструкция по эксплуатации XPR300
Табл. 17. Рекомендованные размеры газовых фитингов
Чтобы снизить риск утечек в системе, подтяните все соединения с указанными в технических
характеристиках усилием, см. Табл. 16 на странице 116.
После монтажа подайте в систему давление для проверки ее на отсутствие утечек газа.
К выполнению этого действия можно привлечь сертифицированного специалиста
по трубопроводам.

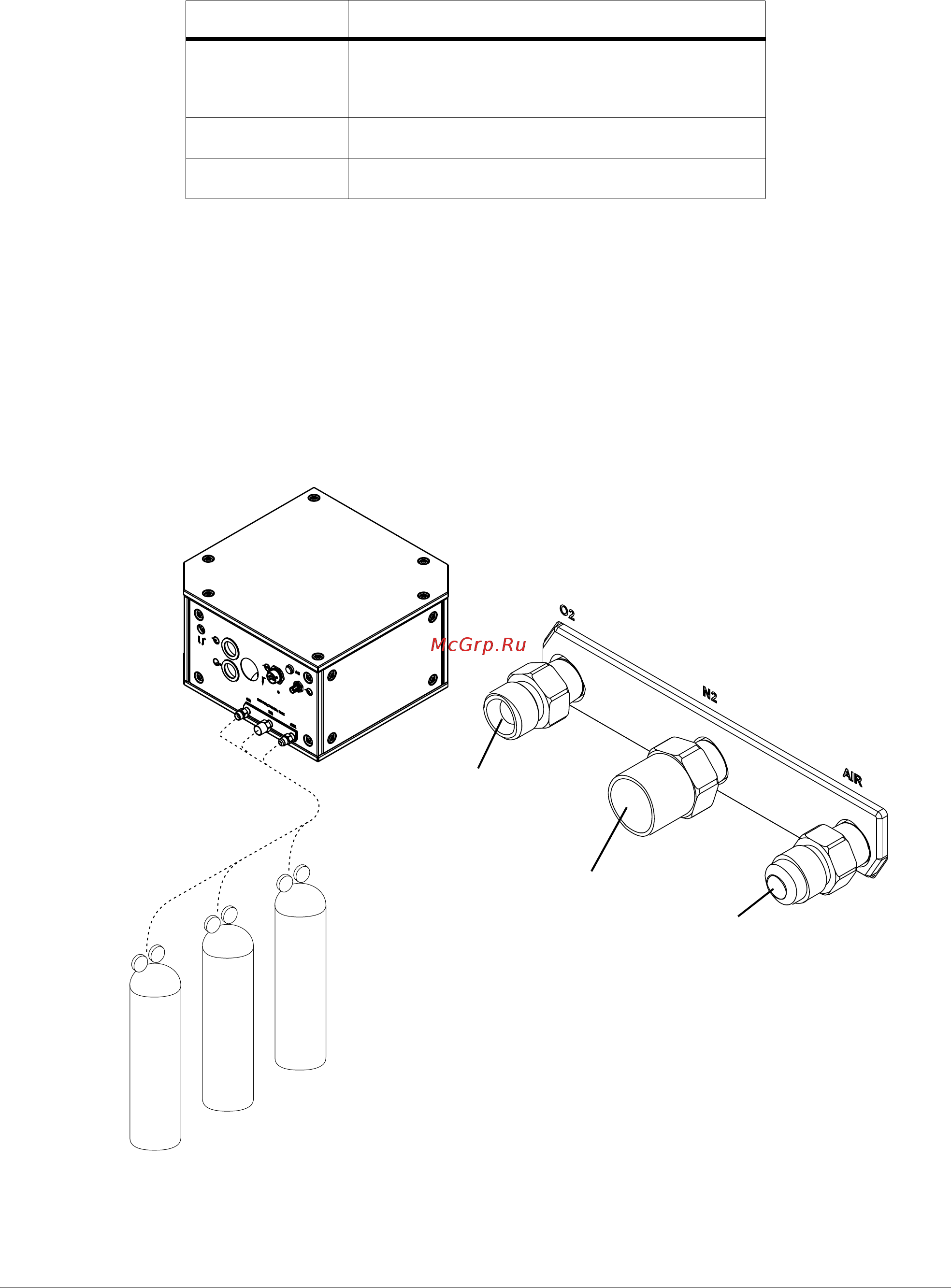

Pис. 31. Подсоединение трубопровода подачи газов и подача газов
в систему управления подведением
газов Core
Тип фитинга
Рекомендованные размеры газовых фитингов
N
2
или Ar
5/8 дюйма – 18 RH, внутр. (инертный газ) «В»
Воздух 9/16 дюйма – 19, JIC, №6
F5 или H
2
9/16 дюйма – 18, LH (топливный газ) «В»
O
2
9/16 дюйма – RH (кислород)
Кислород (O
2
)
Азот (N
2
)
Воздух
Регуляторы*
Кислород (O
2
)
Азот (N
2
)
Воздух
