Квалификация и требования
2
XPR300 Инструкция по эксплуатации 80948J 61

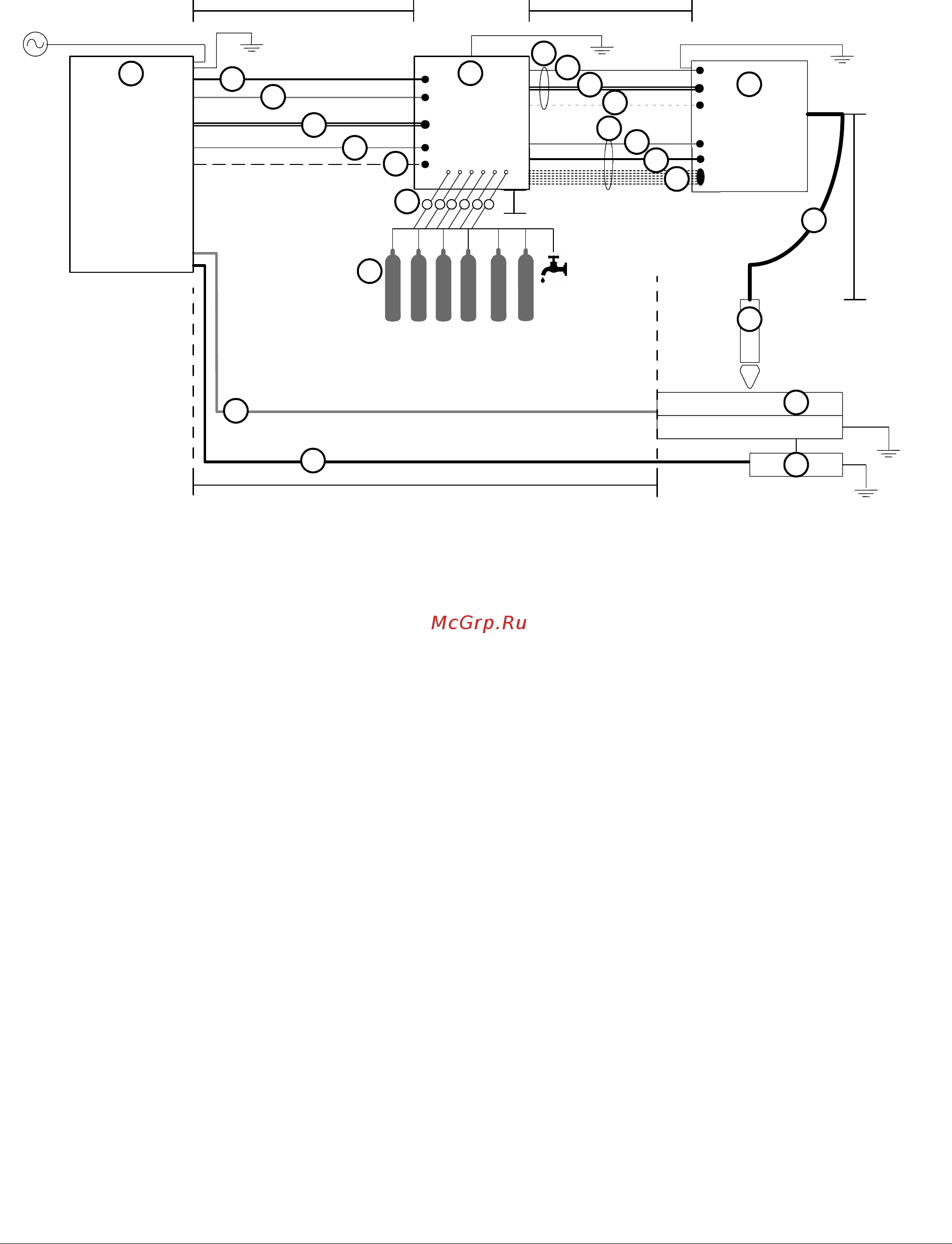

Рекомендованная конфигурация при использовании систем управления
подведенными газами VWI или OptiMix
1
2
3
5
6
7
8
a
4
d
e
f
b
A
B
C
D
E
F
≤ 4,5 м
≤ 75 м
≤ 75 м
≤ 15 м
≤ 3 м
c
9
10
11
12
A Источник тока системы плазменной резки
B Система управления подведенными газами
(VWI или OptiMix)
C Система управления подключением резака
D Резак
E Стол для резки
F Кабель числового программного управления
(ЧПУ)
1
Кабель числового программного управления (ЧПУ)
2 Рабочий кабель
3 Кабель локальной сети контроллеров (CAN)
4
Сетевой шнур (120 В перем. тока)
5
Шланги охлаждающей жидкости (1 на подаче,
1 на возврате)
6 Кабель вспомогательной дуги
7 Отрицательный кабель
8 Кабель вспомогательной дуги, комплект
шлангов для охлаждающей жидкости
и защитной воды в сборе
a Кабель вспомогательной дуги
b Комплект шлангов охлаждающей
жидкости (1 на подаче, 1 на возврате)
c Шланг защитной воды (VWI или OptiMix)
9 Питание, CAN, узел для 5 газов
d
Сетевой шнур (120 В перем. тока)
e Кабель CAN
f Шланги для 5 газов (VWI или OptiMix)
10 Провод резака
11 Регуляторы газа
12
Газы и вода
VWI: O
2
, воздух, N
2
, Ar, F5 и вода
OptiMix: O
2
, воздух, N
2
, Ar, F5, вода, H
2
