Диагностика, поиск и устранение неисправностей
8
322 80948J Инструкция по эксплуатации XPR300

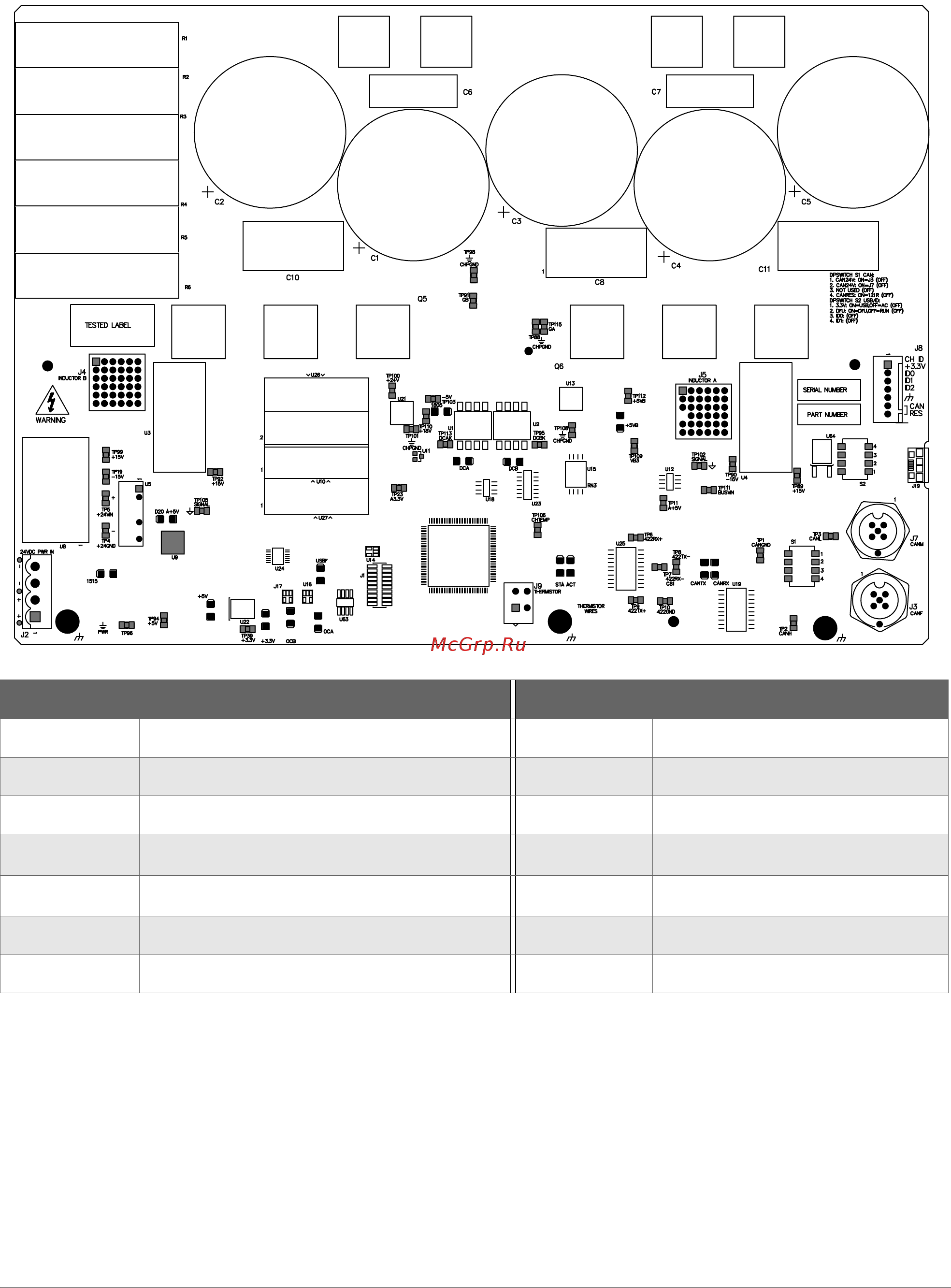

Печатная плата инвертора источника тока системы плазменной резки (141319)
Светодиод Сигнал Светодиод Сигнал
D22 ПИТАНИЕ +15 В И -15 В D1 DCA
D14 +5 В D2 DCB
D21 +3,3 В D3 СТАТУС
D32
КАНАЛ B ПРЕВЫШЕНИЯ ПО ТОКУ
D4 ДЕЙСТВИЕ
D31
КАНАЛ А ПРЕВЫШЕНИЯ ПО ТОКУ
D10 +5VB
D96 МЕТКА USB D33 Передатчик CAN
D6 ПИТАНИЕ +18 В И -5 В D34 Приемник CAN
D22
D14
D21
D32
D31
D96
D1
D3
D4
D10
D33
D34
D6
D2
