Диагностика, поиск и устранение неисправностей
8
324 80948J Инструкция по эксплуатации XPR300

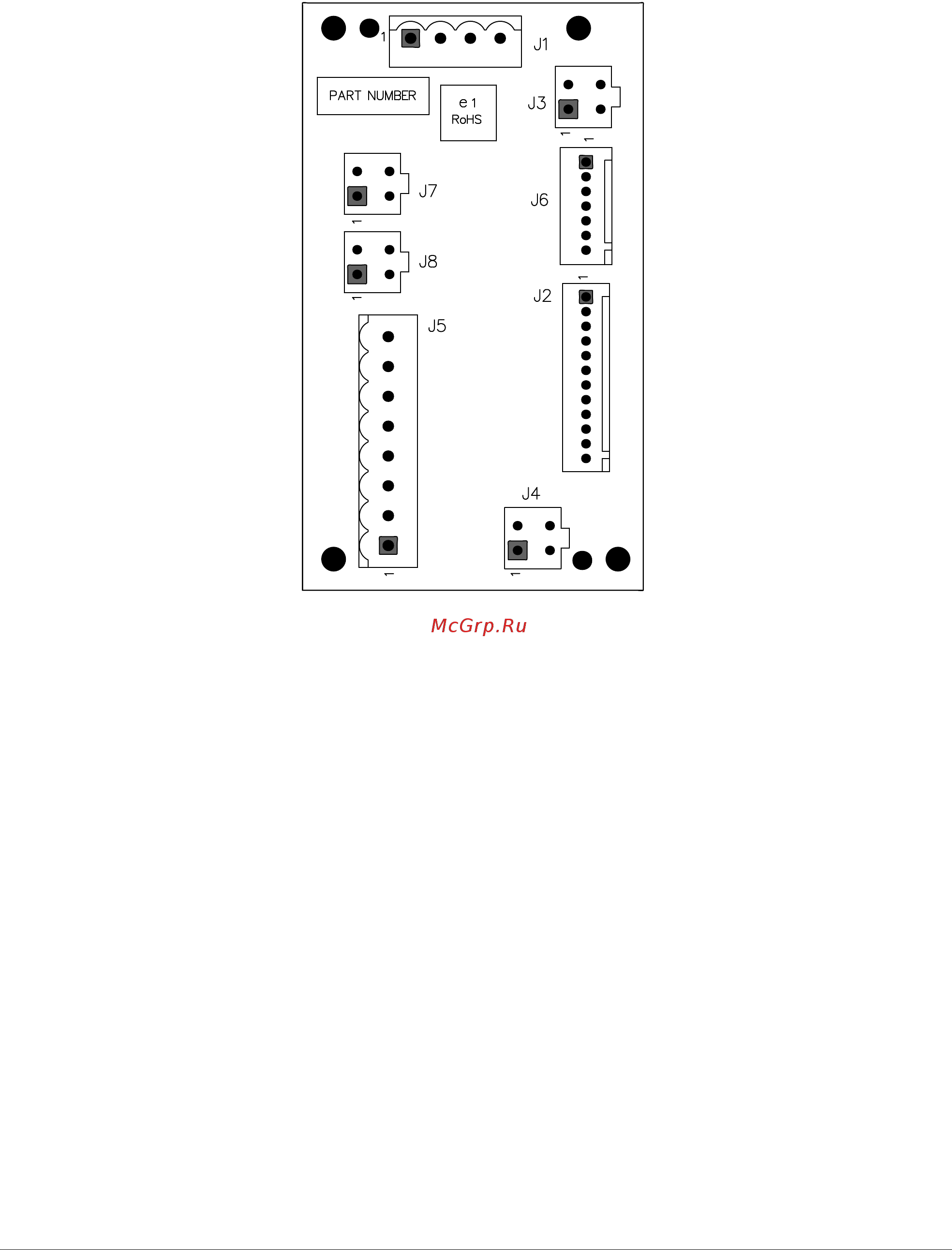

Распределительная печатная плата вентилятора источника тока системы
плазменной резки (141384)
