Установка
3
126 80948J Инструкция по эксплуатации XPR300

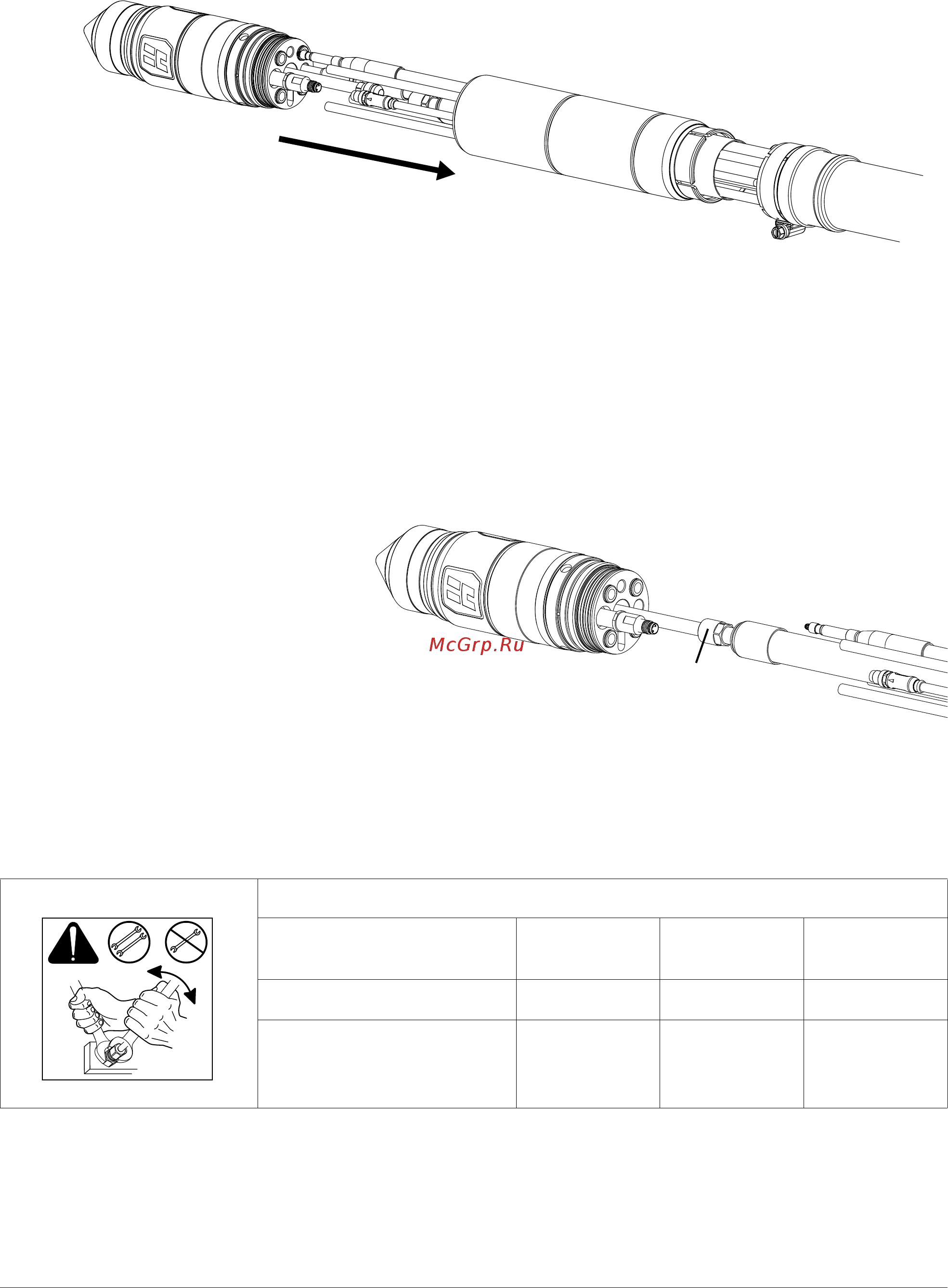

5. Снимите соединительную муфту с резака.
6. Совместите жилы с цветовой кодировкой в проводе резака в сборе с соответствующими
соединителями в разъеме резака.
Надлежащее совмещение позволяет избежать перегибания
проводов. Перегиб проводов может привести к ограничению подачи
газа или охлаждающей жидкости, что может сократить срок
эксплуатации расходных деталей или ухудшить качество резки.
7. Подсоедините провода и разъемы резака в следующем порядке:
a. Спомощью двух
ключей установите
возвратный шланг
охлаждающей жидкости
(красный) на фитинг
возврата охлаждающей
жидкости (красный).
Подтяните соединение возвратного шланга охлаждающей жидкости
с усилием, указанным в Табл. 19. Не превышайте предусмотренного
усилия.
Табл. 19. Нормативные моменты затяжки
Шланг отвода охлаждающей жидкости
(красный)
Нормативные моменты затяжки
Размер газового или
водного шланга
кг∙см дюйм∙
фунтов
фут∙фунтов
До 10 мм
8,6–9,8 75–85 6,25–7
12 мм 41,5–55 360–489 30–40
