Диагностика, поиск и устранение неисправностей
8
296 80948J Инструкция по эксплуатации XPR300
Код ошибки, связанный с низким давлением защитного газа (534)
1. Давление защитного газа см. на ЧПУ или веб-интерфейсе XPR.
Рекомендованное давление защитного газа для разных процессов
см. в технологических картах резки. (См. Технологические карты
резки на стр. 413.)
2. Отправьте команду теста подачи газа при резке. Убедитесь, что давление находится
в верных пределах для активного процесса.
Более подробную информацию о выполнении данного действия см.
в инструкции по эксплуатации, входящей в комплект ЧПУ.
3. Отправьте команду теста подачи газа до возбуждения дуги.
Убедитесь, что на Р14 достигнуто необходимое давление. Ошибка
возникает только в случае, если значение ниже 75 % от
уставки
на протяжении хотя бы
450 мс.
4. Если давление слишком высокое или слишком низкое, с помощью дополнительного
внешнего регулятора защитного газа увеличьте или уменьшите давление, если
применимо.
5. Еще раз осмотрите и отрегулируйте регулятор. При необходимости повторите указанные
действия для достижения рекомендованного давления.
6. Если достигнуть рекомендованного давления невозможно или давление находится
в необходимых пределах, но код ошибки не исчез, проверьте пропорциональный клапан
В2 или преобразователь давления Р14.
7. Если Вы не можете обнаружить или устранить проблему с помощью этих действий
по устранению, обратитесь к поставщику машины для резки или в региональный отдел
технического обслуживания Hypertherm.

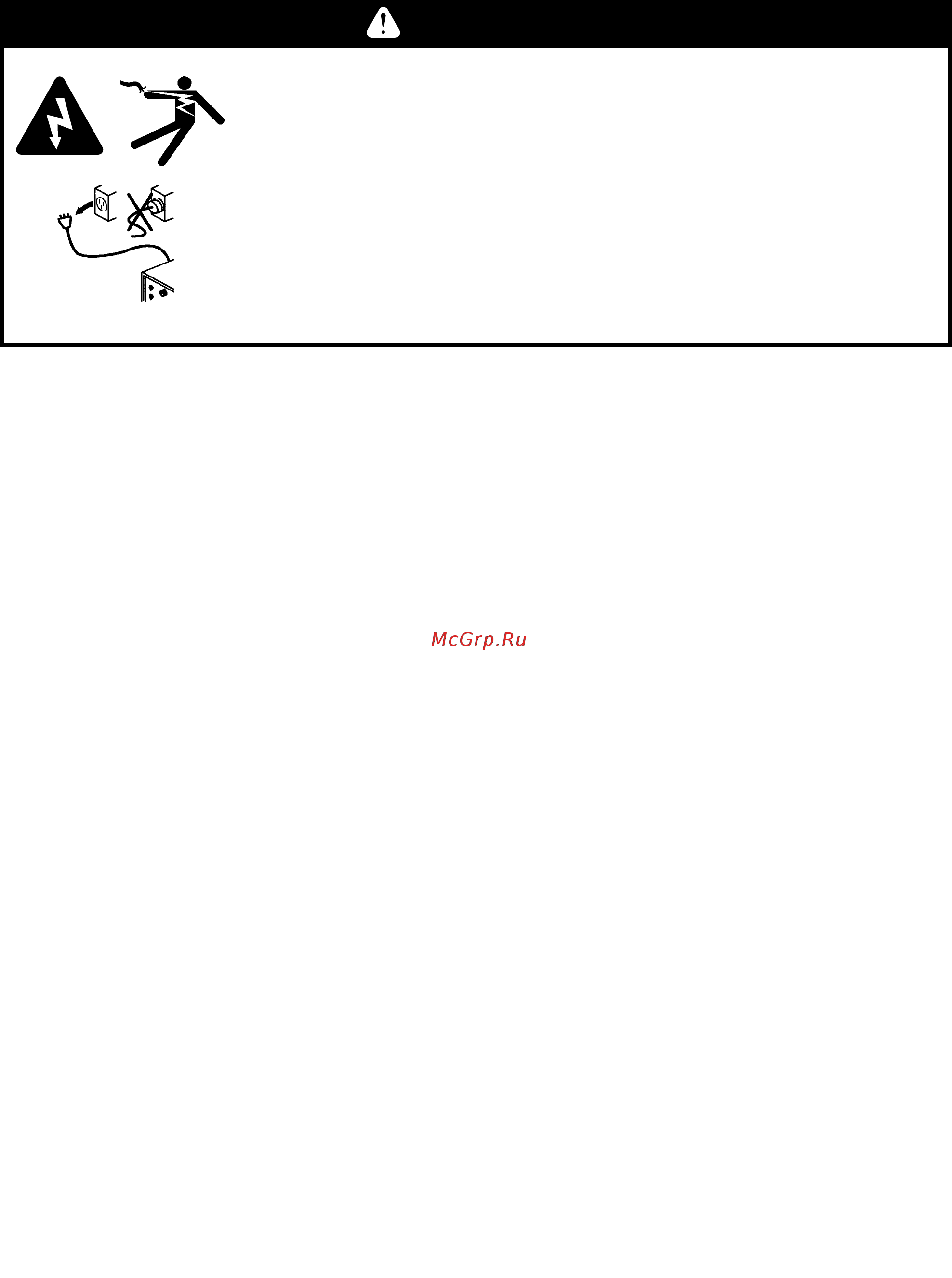

БЕРЕГИСЬ!
ЭЛЕКТРИЧЕСКИЙ РАЗРЯД МОЖЕТ БЫТЬ СМЕРТЕЛЬНЫМ
Отключите электропитание перед выполнением технического
обслуживания.
Любые работы, для выполнения которых требуется снять панели
источника тока системы плазменной резки, должны выполняться
только квалифицированным техническим персоналом.
Дополнительные сведения о технике безопасности см.
вдокументе Safety and Compliance Manual (Руководство по
безопасности и нормативному соответствию) (80669C).
