Список деталей
9
XPR300 Инструкция по эксплуатации 80948J 361

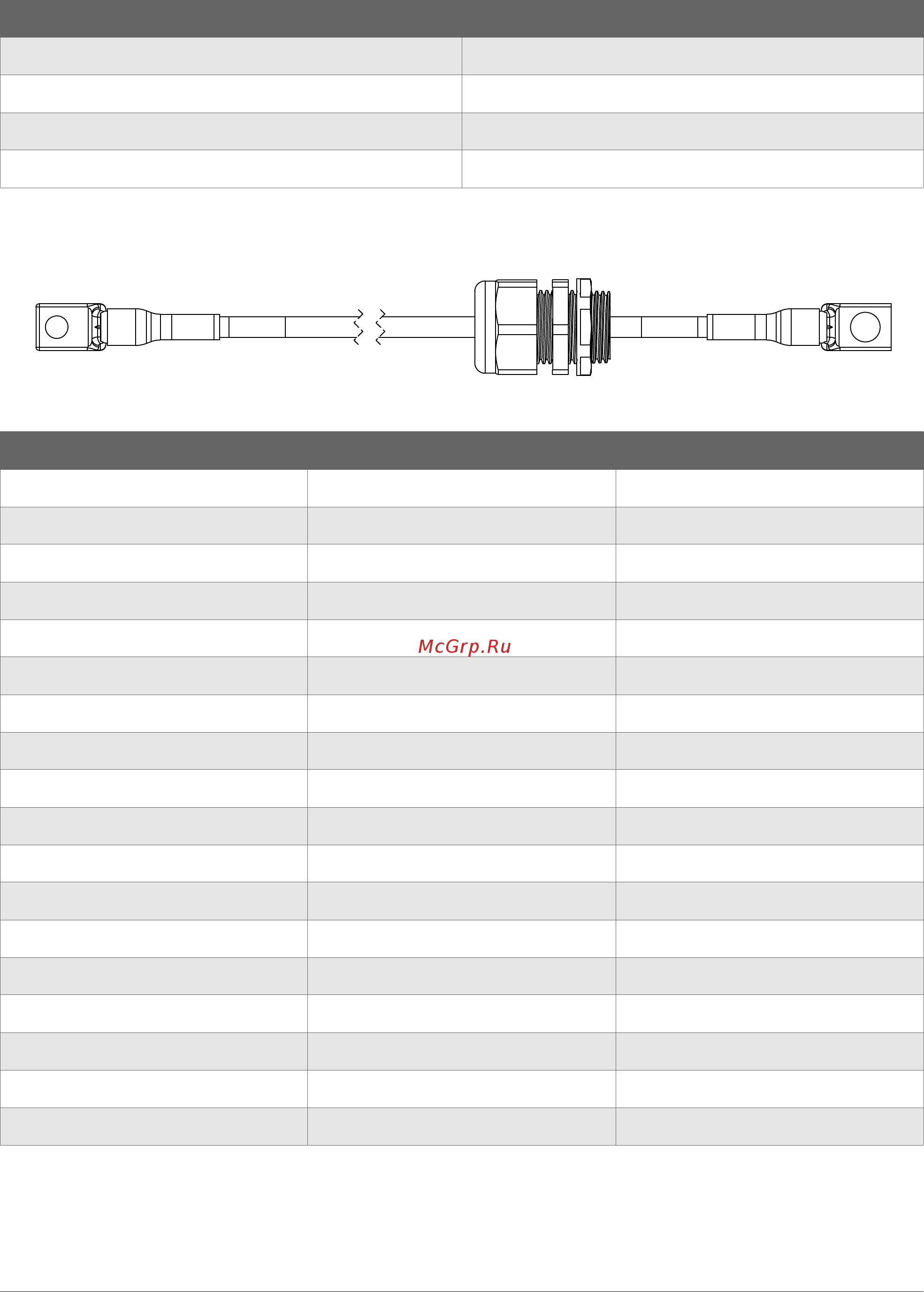

Отрицательный кабель с кабельным зажимом
* Только те провода, которые отмечены знаком CCC. Определение CCC приведено в Символы
иотметки на странице 38.
223536 35 м
223537 45 м
223538 60 м
223539 75 м
Номер детали Тип Длина
223573 2/0 3 м
223574 2/0 4,5 м
223575 2/0 7,5 м
223576 2/0 10 м
223577 2/0 15 м
223578 2/0 20 м
223579 2/0 25 м
223525 4/0 35 м
223526 4/0 45 м
223527 4/0 60 м
223528 4/0 75 м
223551* 2/0 3м
223552* 2/0 4,5 м
223553* 2/0 7, 5 м
223554* 2/0 10 м
223555* 2/0 15 м
223556* 2/0 20 м
223557* 2/0 25 м
Номер детали Длина
