Подключение для обмена данными
4
XPR300 Инструкция по эксплуатации 80948J 169

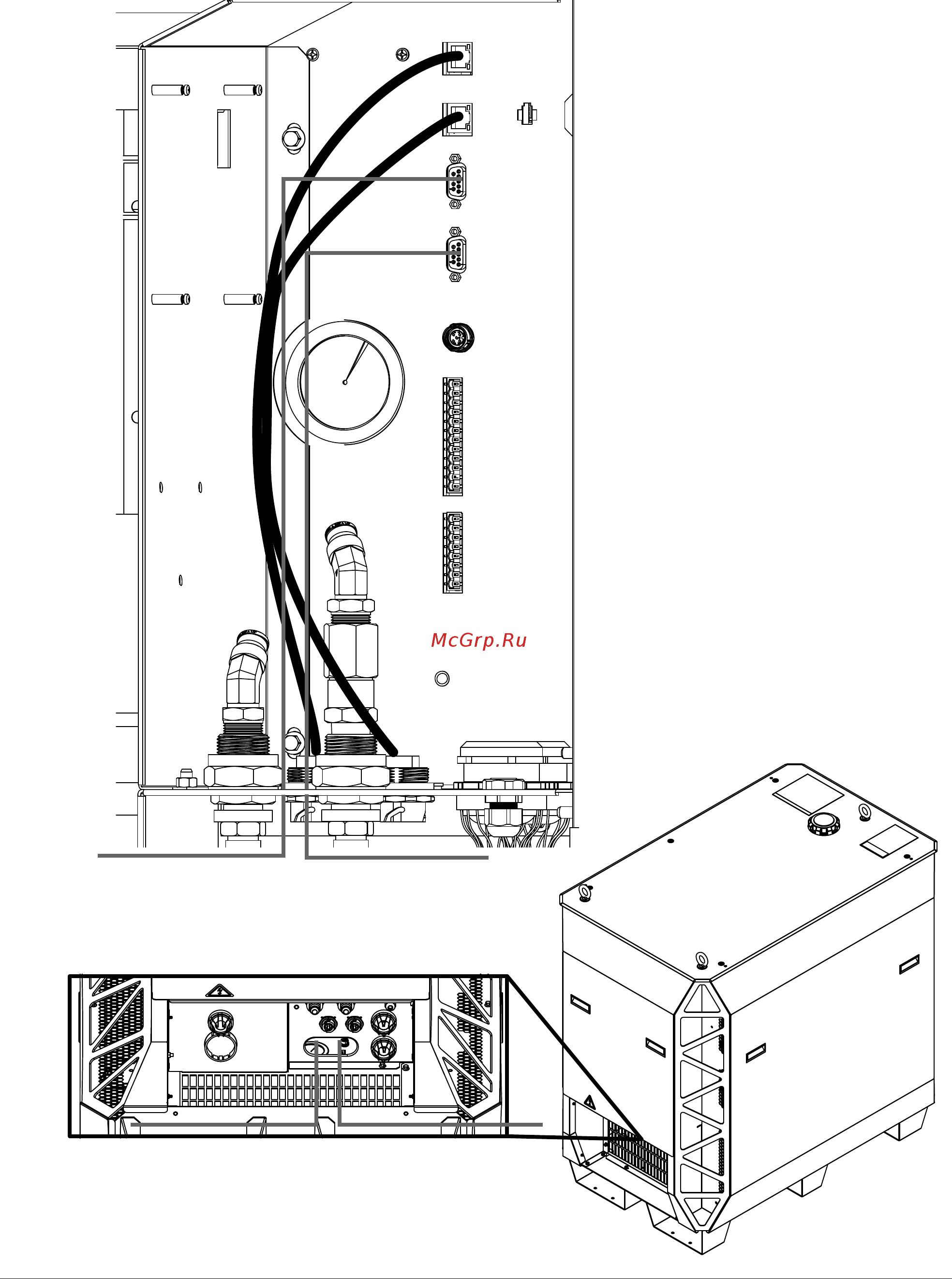

Рис. 42. Подключение кабеля последовательной связи RS-422
к источнику тока системы плазменной резки
Кабель последовательной
связи RS-422 к следующему
источнику тока системы
плазменной резки
RS-422 к ЧПУ
