Подключение для обмена данными
4
XPR300 Инструкция по эксплуатации 80948J 175
1. Выключите подачу питания на систему резки:
a. Переведите линейный выключатель в положение ВЫКЛ (OFF).
b. Убедитесь, что на источнике тока системы плазменной резки не горит зеленый
светодиод питания.
2. Снимите боковую панель источника тока системы плазменной резки.
3. Переведите переключатель позиции 4 на двухпозиционном переключателе в корпусе S3,
который расположен в основной контрольной плате, в положение ВКЛ (ON).
Это приведет к отключению беспроводной сети.

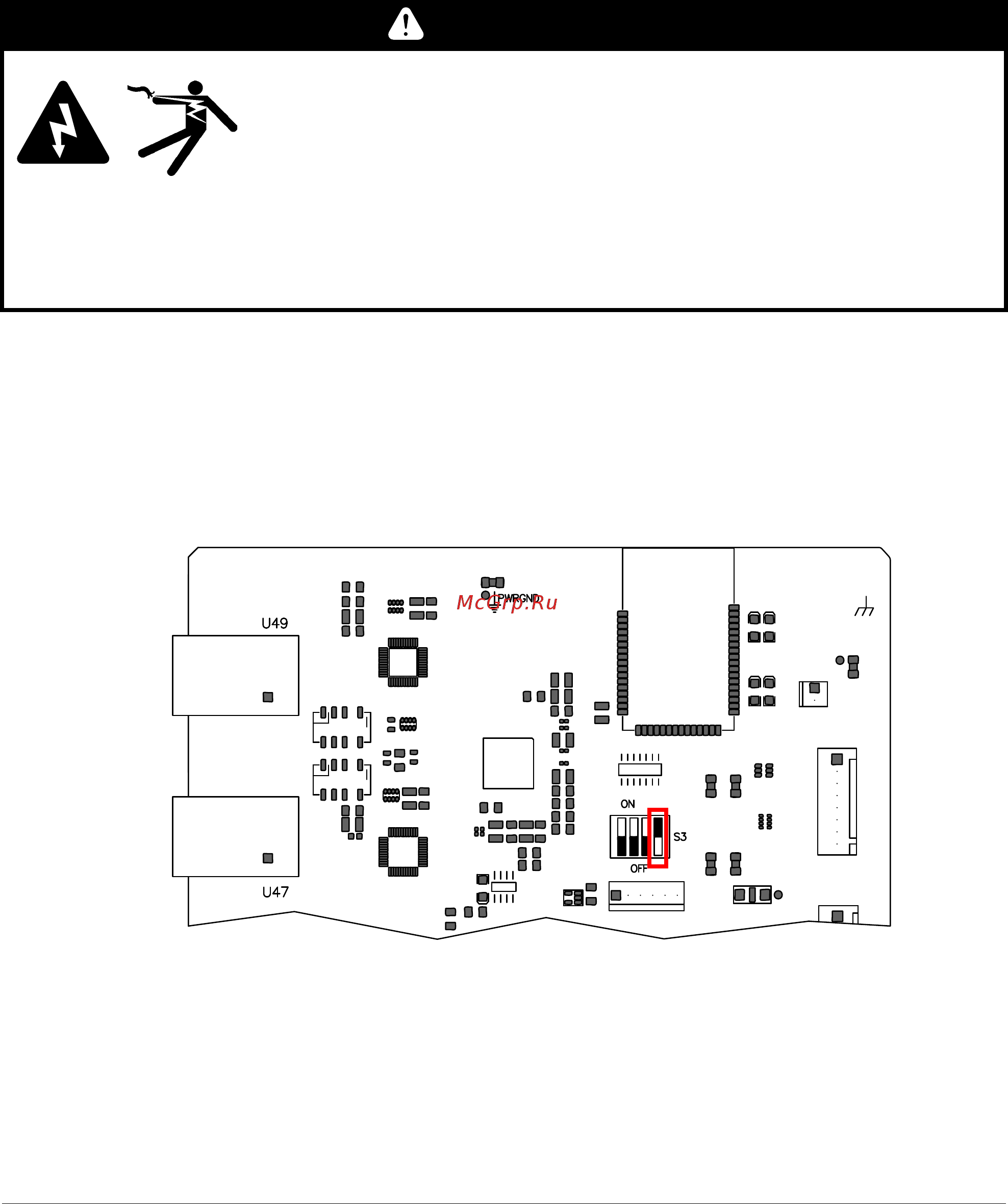

Рис. 45. Основная контрольная плата (обратите внимание на S3
в двухпозиционном переключателе в
корпусе).
4. Установите боковую панель источника тока системы плазменной резки.
5. Подайте питание на систему резки:
a. Переведите линейный выключатель в положение ВКЛ (ON).
b. Убедитесь, что на источнике тока плазменной системы горит зеленый светодиод
питания.
БЕРЕГИСЬ!
ЭЛЕКТРИЧЕСКИЙ РАЗРЯД МОЖЕТ БЫТЬ СМЕРТЕЛЬНЫМ
При техническом обслуживании включенного в сеть источника
тока системы плазменной резки со снятыми крышками нужно
проявлять осторожность.
В источнике тока системы плазменной резки присутствуют
опасные уровни напряжения, которые могут привести к травмам
и летальному исходу.
