Диагностика, поиск и устранение неисправностей
8
XPR300 Инструкция по эксплуатации 80948J 297
Коды ошибок, связанные с низкой скоростью потока охлаждающей жидкости (540–542)
1. Снимите колпачок с порта заполнения в емкости для охлаждающей жидкости.
Он находится в верхней части источника тока системы плазменной резки.
2. Посмотрите во впускное отверстие. Проверьте уровень охлаждающей жидкости.
Чтобы проверить уровень охлаждающей жидкости, посмотрите
во впускное отверстие.
3. Если резервуар охлаждающей жидкости не полный, долейте в него охлаждающую
жидкость. (См. Заливка охлаждающей жидкости на стр. 183.)
4. Если резервуар охлаждающей жидкости полный:
a. Проверьте фильтр для охлаждающей жидкости. Замените, если обнаружены
повреждения. Очистите, если обнаружены загрязнения.
b. Проверьте сетчатый фильтр насоса для охлаждающей жидкости. Замените, если
обнаружены повреждения. Очистите, если обнаружены загрязнения.
5. Если замена фильтра или насоса охлаждающей жидкости не требуется, проверьте поток
охлаждающей жидкости, чтобы определить место утечки или блокировки потока
охлаждающей жидкости. (См. Измерение потока охлаждающей жидкости на стр. 317.)
6. Отправьте команду обработки, чтобы запустить насос.
Насос охлаждающей жидкости запускается автоматически в любое
время при отправке команды обработки. (См. Последовательность
выполнения операций на стр. 191.)
7. Если Вы не можете обнаружить или устранить проблему с помощью этих действий
по устранению, обратитесь к поставщику машины для резки или в региональный отдел
технического обслуживания Hypertherm.

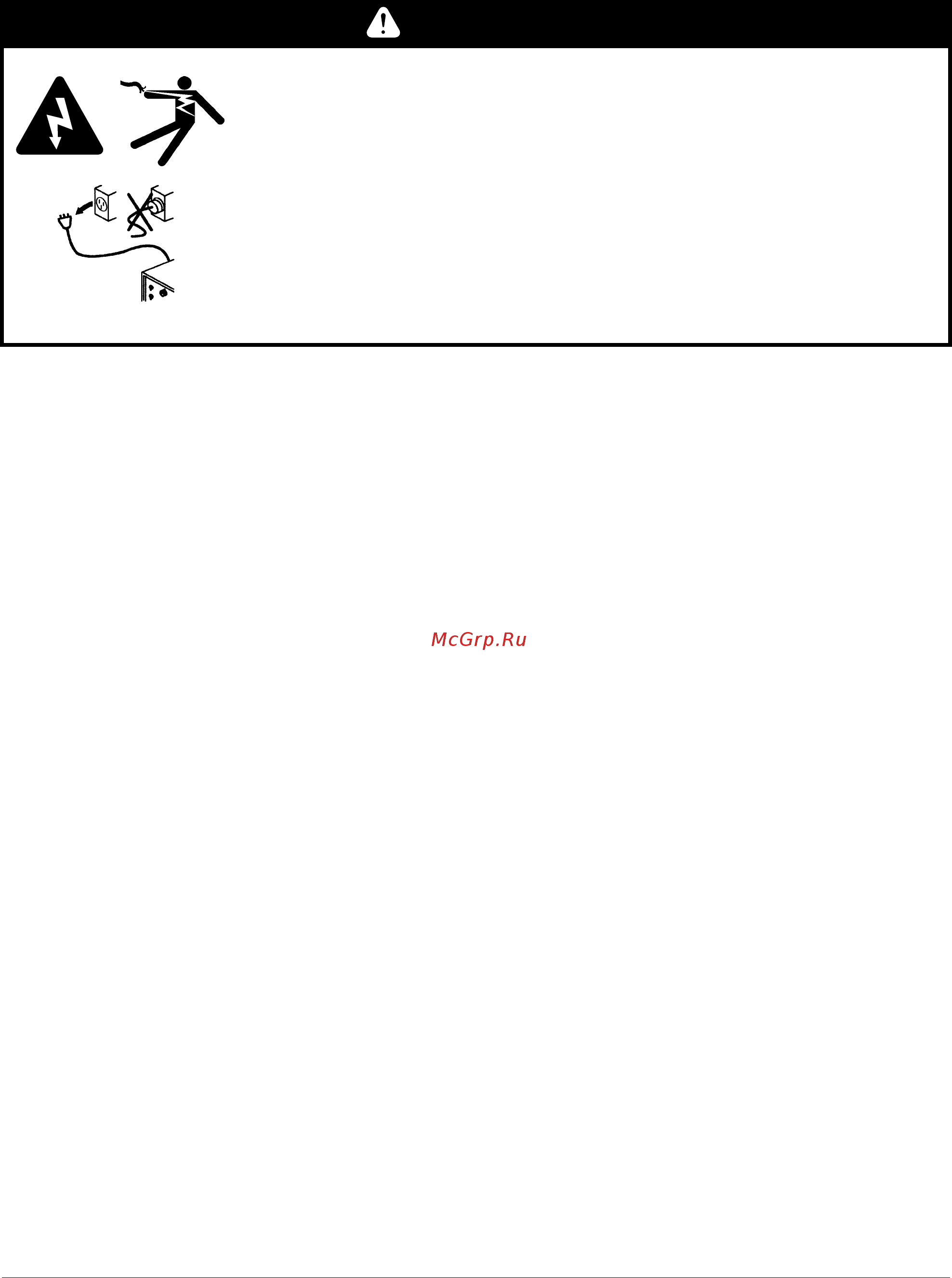

БЕРЕГИСЬ!
ЭЛЕКТРИЧЕСКИЙ РАЗРЯД МОЖЕТ БЫТЬ СМЕРТЕЛЬНЫМ
Отключите электропитание перед выполнением технического
обслуживания.
Любые работы, для выполнения которых требуется снять панели
источника тока системы плазменной резки, должны выполняться
только квалифицированным техническим персоналом.
Дополнительные сведения о технике безопасности см.
вдокументе Safety and Compliance Manual (Руководство по
безопасности и нормативному соответствию) (80669C).
