Подключение для обмена данными
4
170 80948J Инструкция по эксплуатации XPR300
Подключение к источнику тока системы плазменной резки
с использованием дискретного обмена данными
Для работы с системой резки необходимо использовать канал
последовательной связи RS-422 или веб-интерфейс XPR
с дискретным обменом данными.
Чтобы использовать функцию управления дуговым напряжением
в системе резки с дискретным обменом данными, необходимо
установить дополнительную печатную плату внутри источника тока
системы плазменной резки. Информацию об установке это платы см.
вдокументе XPR300 VDC3 Board Installation Field Service Bulletin
(Бюллетень по техобслуживанию на месте по установке платы VDC3
в систему XPR300) (809700).
Пример диаграммы системы см. в теме Мультисистемный интерфейс дискретного
обмена данными (лист 17 из 20) на странице 505.
Информацию о сигналах и протоколах см. в Дискретный обмен данными с системой
XPR на странице 385.
1. Снимите заднюю панель источника тока системы плазменной резки.
2. Проведите Конец A (Рис. 43.) кабеля дискретного обмена данными через отверстие
в дне заднего отсека источника тока системы плазменной резки. См. Рис. 44. на
странице 173.
3. Подсоедините J14 и J19 к соответствующим разъемам на контрольной плате источника
тока системы плазменной резки.
4. Подсоедините Конец B (Рис. 43.) кабеля к ЧПУ. Информацию о штырьках см. в Табл. 23
на странице 171 и Табл. 24 на странице 172.

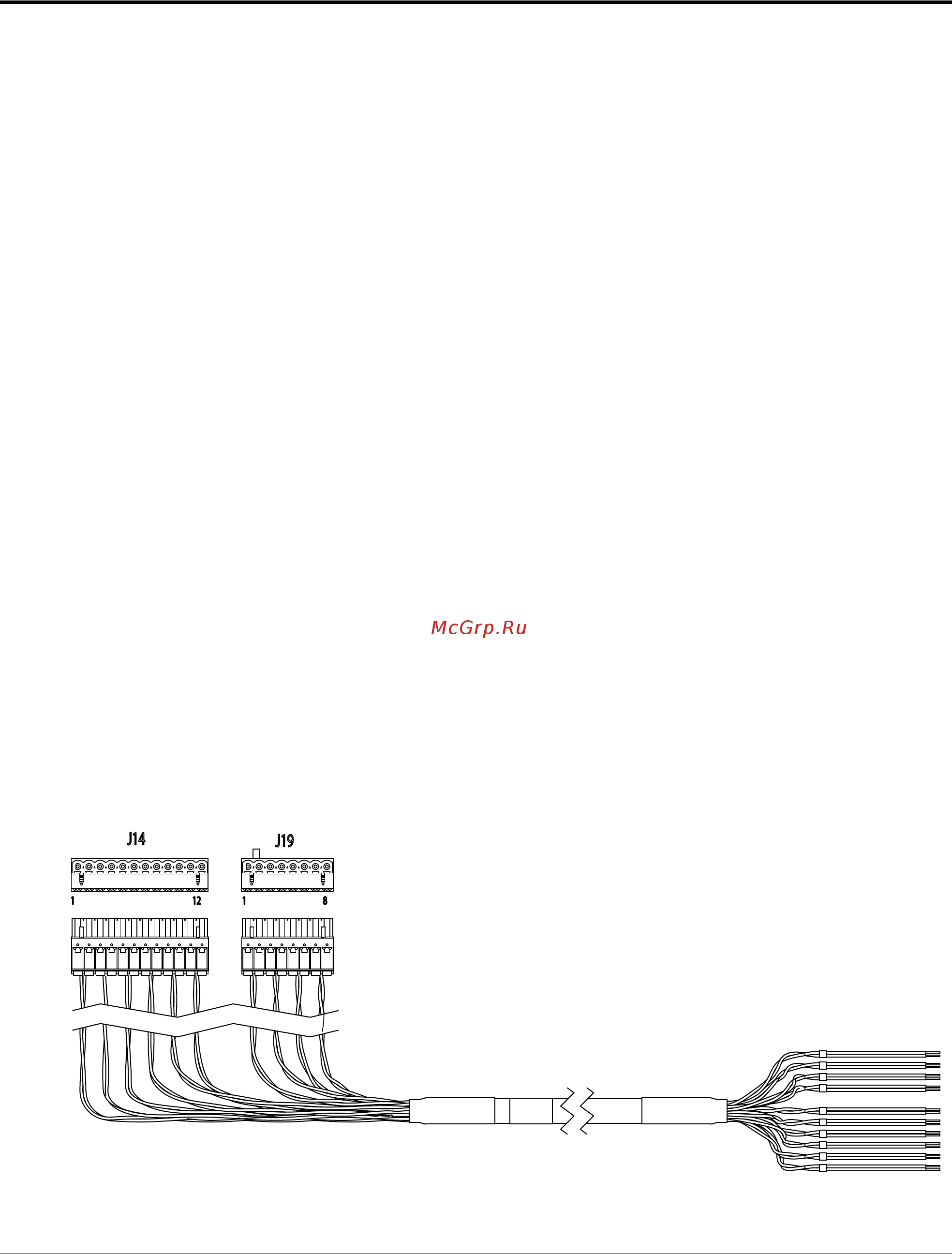

Рис. 43. Кабель дискретного обмена данными
1 12 1 8
J14
J19
Конец B
КЧПУ
Конец A
К источнику тока системы плазменной резки
