Список деталей
9
340 80948J Инструкция по эксплуатации XPR300

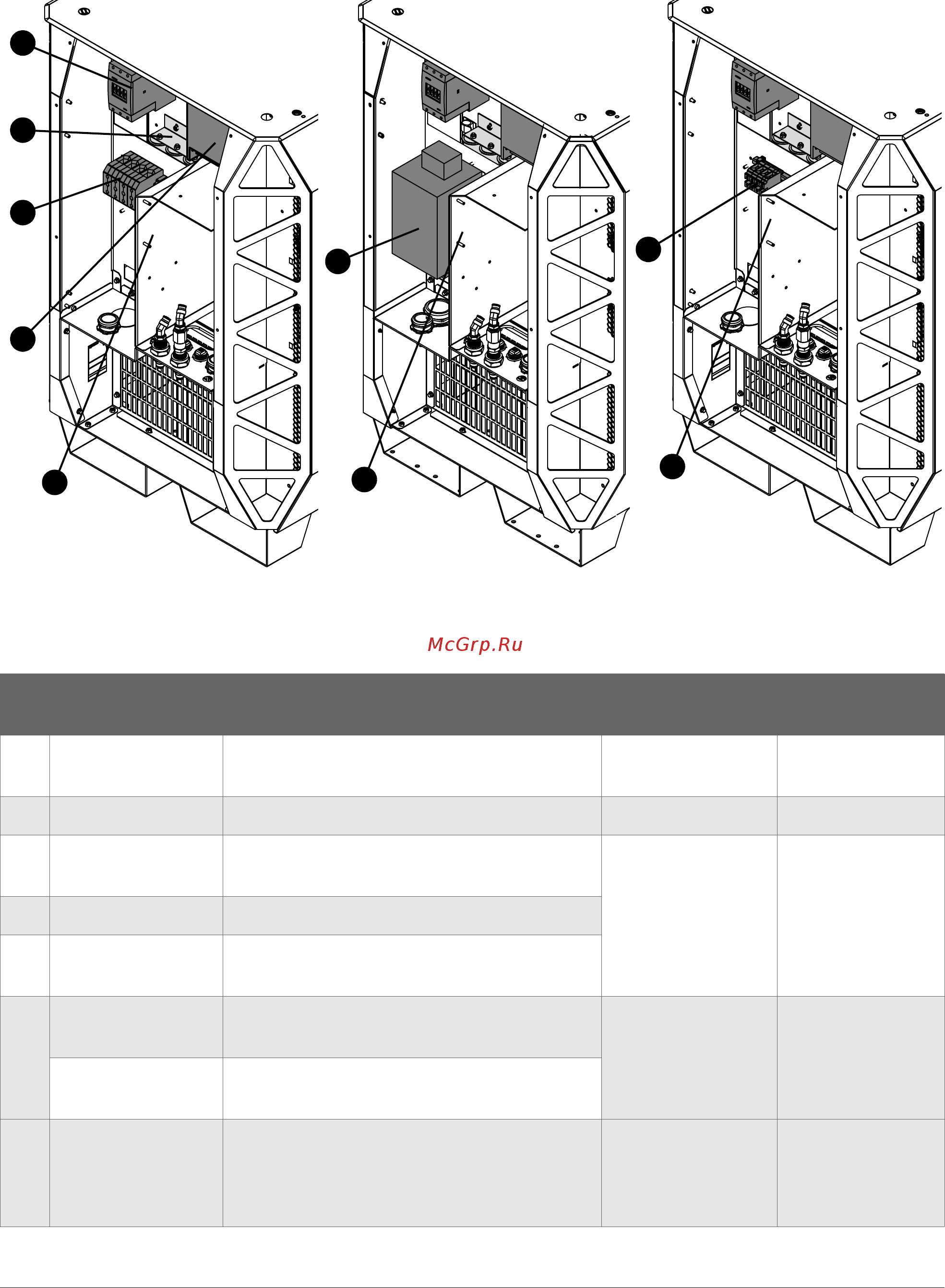

Задняя часть источника тока системы плазменной резки
Номер детали Описание
Код.
обозначение
Количество
1 229697
Пусковой замыкатель с сборе: 80 A, IEC
AC-3, 3-ф., 120 В перем. тока
IR_CON 1
2 209274 Пусковой замыкатель с сборе, 2 Ω X3 1
3 229033
Клеммный блок 600В, 200А(200В,
208 В, 220 В, 240 В)
TB1 1
4 209283
Фильтр EMI с клеммным блоком (400 В, CE)
5 029316
Клеммный блок 600В, 100А(380В,
415В, 440В, 480В, 600В)
6
003276
Главный замыкатель (200 В, 208 В,
220 В, 240 В)
M_CON 1
003268
Главный замыкатель (380 В, 400 В,
415В, 440В, 480В, 600В)
7 141201
Печатная плата VDC3 (дополнительно,
для использования в системах резки
с обменом данными по RS-422
и дискретному каналу связи)
1
1
2
3
4
5
6
Источники тока системы
плазменной резки
200 В, 208 В, 220 В, 240 В
Источники тока системы
плазменной резки 400 В (CE)
Источники тока системы
плазменной резки
380В, 415В, 440В, 480В, 600В
7
7
7
