Установка
3
11 0 80948J Инструкция по эксплуатации XPR300
Подключение системы управления подведенными газами (VWI или OptiMix)
к системе управления подключением резака
Указанные шаги установки применимы к системе управления подведенными газами
VWI или OptiMix.
Подключение системы управления подведенными газами Core см. в Подсоединение
системы управления подведенными газами (Core) к системе управления
подключением резака на странице 106.
Подключение узла вспомогательной дуги, комплекта шлангов для охлаждающей жидкости
изащитной воды

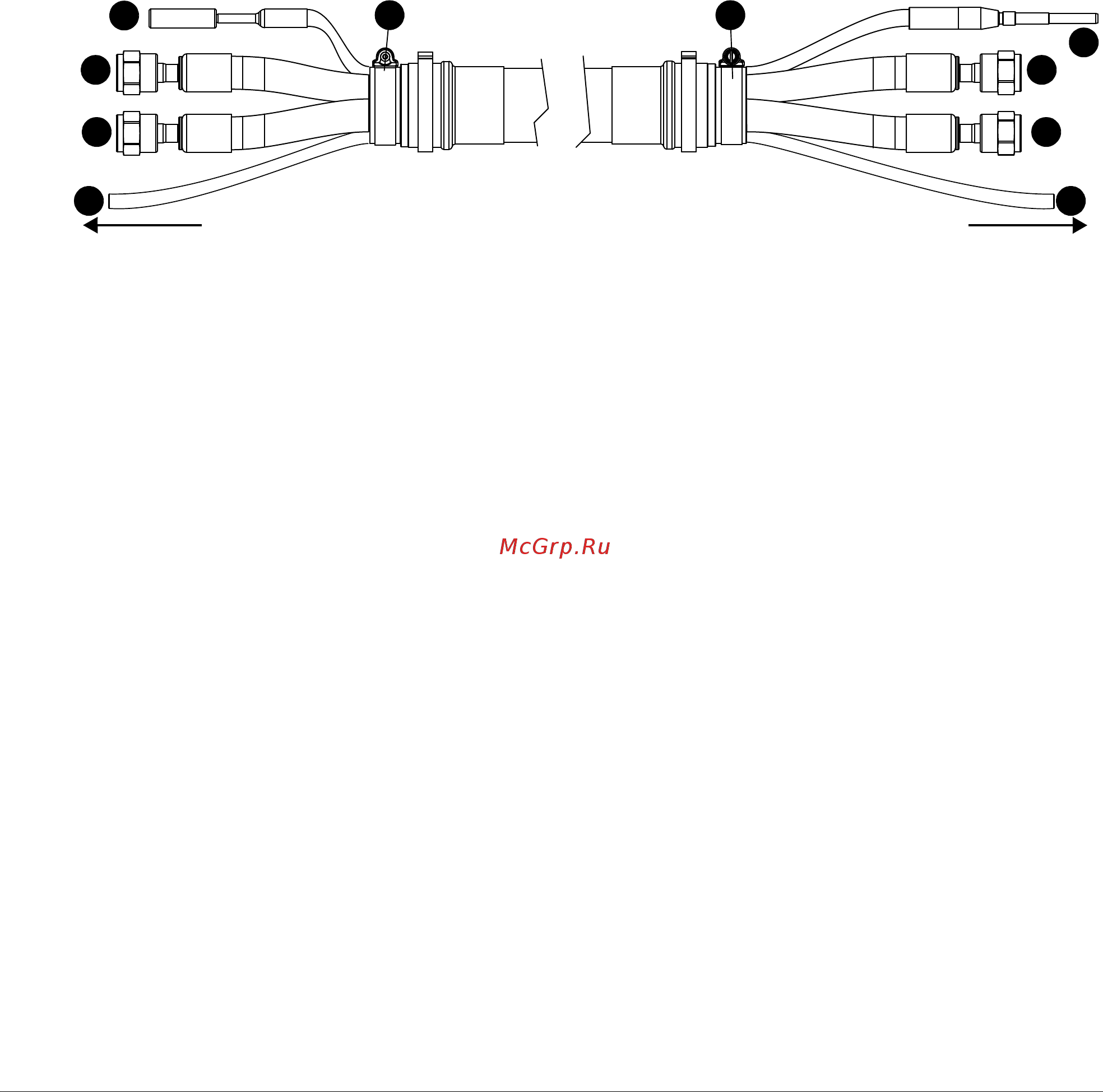

Pис. 27. Узел вспомогательной дуги, комплект шлангов для охлаждающей жидкости и защитной воды
Длину см. в Узел вспомогательной дуги, комплекта шлангов для
охлаждающей жидкости и защитной воды (для систем VWI или
OptiMix) на странице 366 в Список деталей
К системе управления подведенными газами
К системе управления подключением резака
5
1
2
3
5
1
2
3
44
1 Кабель вспомогательной дуги (желтый)
2 Шланг отвода охлаждающей жидкости
(с красной обвязкой)
3 Шланг подачи охлаждающей жидкости
(с зеленой обвязкой)
4 Шланг защитной воды
5 Кабельная муфта
