Диагностика, поиск и устранение неисправностей
8
XPR300 Инструкция по эксплуатации 80948J 295
Код ошибки, связанный с низким давлением воды (532)
1. Убедитесь, что давление воды, подаваемой в систему резки, лежит в пределах
2,76 – 7,92 бар.
2. Если давление падает ниже 2,76 бар, может понадобиться насос-бустер подачи воды.
3. Осмотрите все шланги подачи воды, а также фитинги на входах шланга. Перечень
необходимых действий, проверок и замечания:
Поток может быть нарушен из-за повреждения или перегибов.
Наличие утечек может привести к снижению давления.
4. Замените шланги при обнаружении повреждений или перегибов.
5. Переместите шланги при обнаружении устранимых перегибов.
6. Замените фитинги с признаками повреждений.
7. Подтяните ослабленные соединения, если таковые присутствуют.
8. Проверьте регуляторы воды. Проверьте присутствие загрязнений, которые могут
заблокировать канал.
9. Отрегулируйте давление на каждом внешнем регуляторе воды, если это необходимо
и возможно. Внутренние регуляторы системы резки не регулируются.
10. Если давление соответствует необходимому уровню, проверьте скорость потока
охлаждающей жидкости внутри источника тока системы плазменной резки.
(См. Измерение потока охлаждающей жидкости на стр. 317.)
11 . Если Вы не можете обнаружить или устранить проблему с помощью этих действий
по устранению, обратитесь к поставщику машины для резки или в региональный отдел
технического обслуживания Hypertherm.

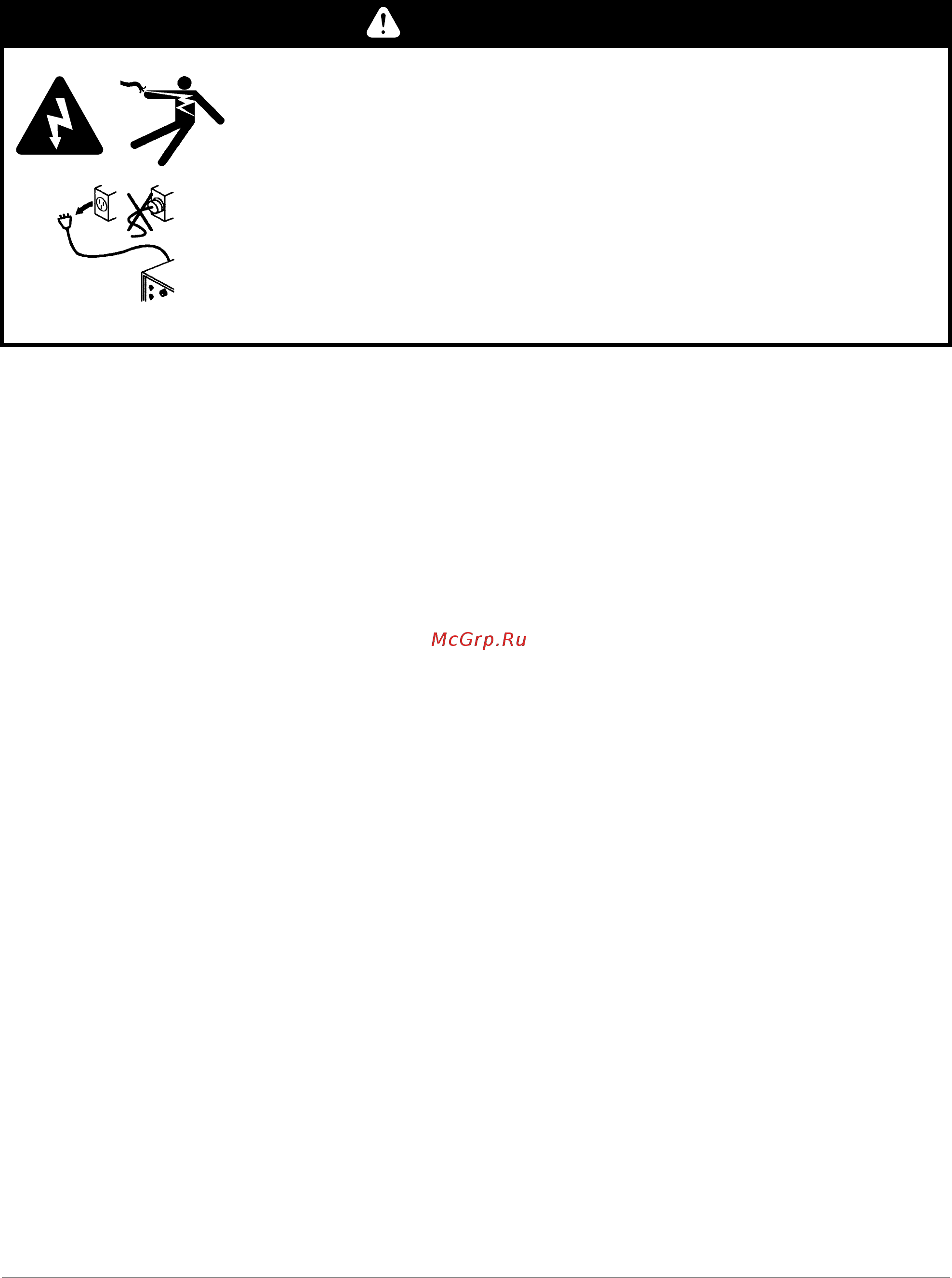

БЕРЕГИСЬ!
ЭЛЕКТРИЧЕСКИЙ РАЗРЯД МОЖЕТ БЫТЬ СМЕРТЕЛЬНЫМ
Отключите электропитание перед выполнением технического
обслуживания.
Любые работы, для выполнения которых требуется снять панели
источника тока системы плазменной резки, должны выполняться
только квалифицированным техническим персоналом.
Дополнительные сведения о технике безопасности см.
вдокументе Safety and Compliance Manual (Руководство по
безопасности и нормативному соответствию) (80669C).
